0x0 SCRFD 人脸检测

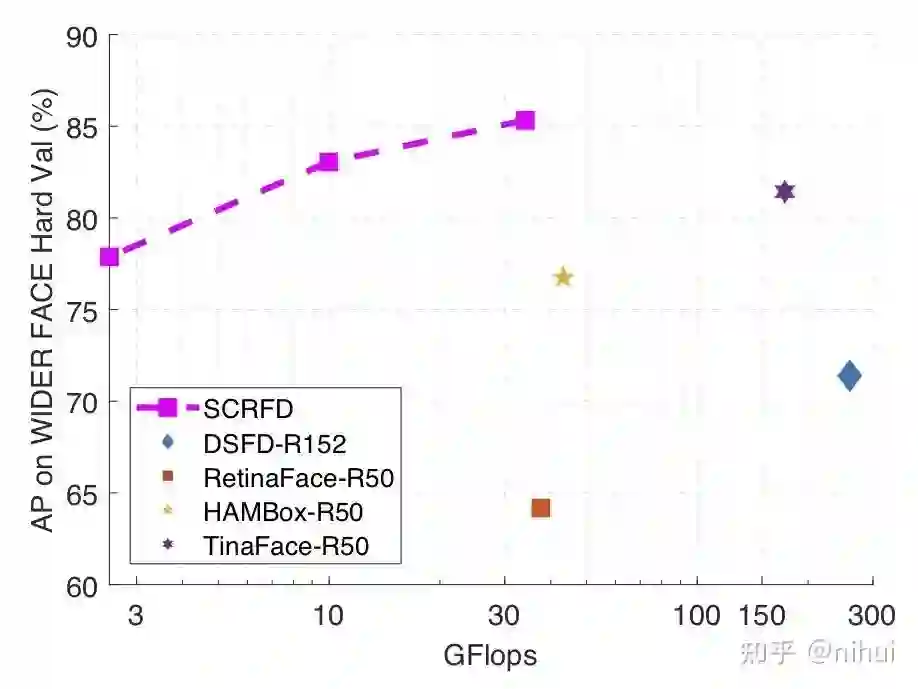

SCRFD 是高效率高精度人脸检测算法，2021年5月刚发出来的，速度和精度相比其他算法都有提升！

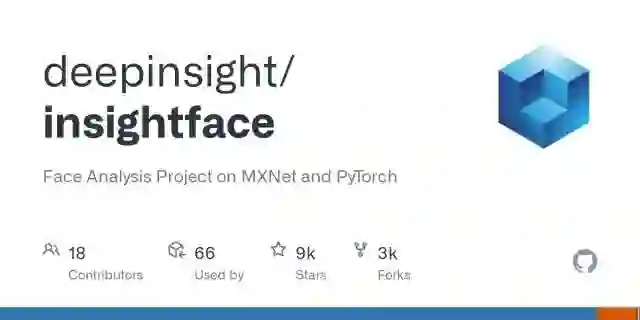

deepinsight / insightface地址：https://github.com/deepinsight/insightface/tree/master/detection/scrfd

Sample and Computation Redistribution for Efficient Face Detection地址：https://arxiv.org/abs/2105.04714

总所周知，insightface 是业界名气响当当的人脸算法开源项目，也是 mxnet 框架苟到今日的重要原因。

现在，pytorch 大法好！

0x1 缘由

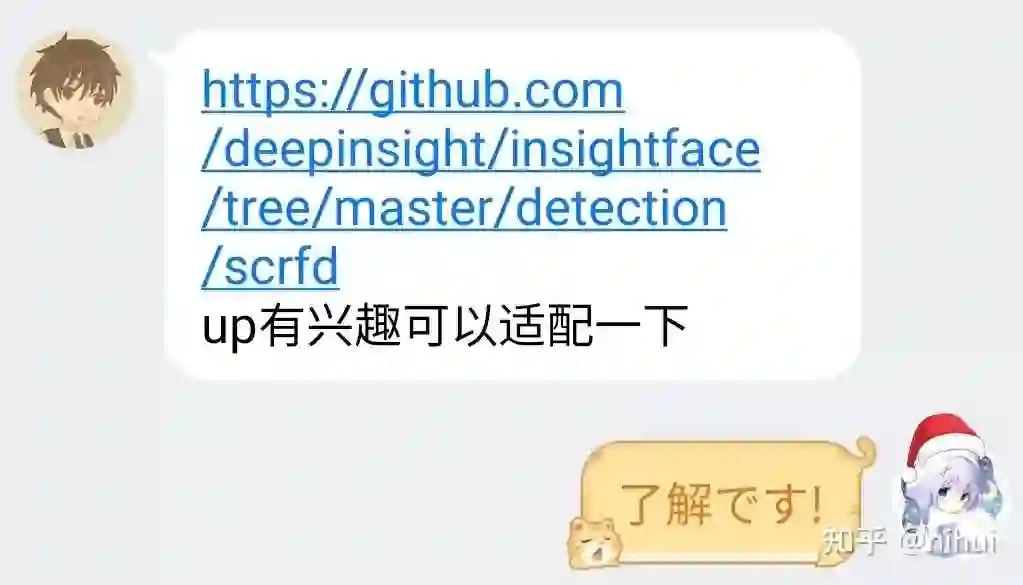

那天下午，insightface 作者过客大佬小窗敲了我

SCRFD 是用 pytorch + mmdet 做的，看看 github 上好像也缺一个 mmdet 部署 ncnn 的项目

这里就用 SCRFD 作为例子，介绍下如何转换模型，后处理实现细节，android 和 web 端移植

0x2 配环境

系统是 fedora 34，gcc 11.1.1，python 3.9，nvidia-driver 465.27，cuda 11.3

安装 pytorch torchvision onnx-simplifier

pip install -U torch --user
pip install -U torchvision --user
pip install -U onnx-simplifier --user

安装 thrust

git clone https://github.com/NVIDIA/thrust.git
cd thrust
git submodule update --init --recursive
mkdir build
cd build
cmake -DTHRUST_ENABLE_HEADER_TESTING=OFF -DTHRUST_ENABLE_TESTING=OFF -DTHRUST_ENABLE_EXAMPLES=OFF ..
make -j8
sudo make install

我的 fedora 系统得改 /usr/share/cmake/Modules/CMakeDetermineCUDACompiler.cmake 注释190行 FATAL_ERROR 才可正常编译

安装 mmcv

export MMCV_CUDA_ARGS='-ccbin=/usr/bin/cuda-gcc'
pip install mmcv-full --user

我的 fedora 系统得改 /home/nihui/.local/lib/python3.9/site-packages/torch/utils/cpp_extension.py include_paths 附加 /usr/include/cuda 才可正常编译

安装依赖和 mmdet

按照 SCRFD README 步骤进行即可

git clone https://github.com/deepinsight/insightface.git
cd insightface/detection/scrfd
pip install -r requirements/build.txt --user
pip install -v -e . --user

0x3 转模型

下载 pth模型

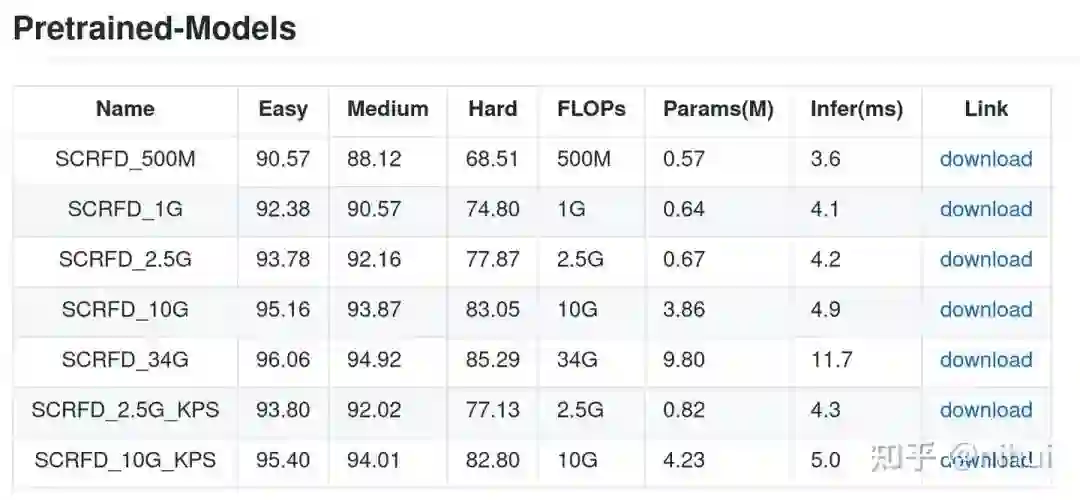

下载 pretrained 模型 SCRFD_500M

deepinsight/insightface：https://github.com/deepinsight/insightface/tree/master/detection/scrfd%23pretrained-models

pytorch 测试模型

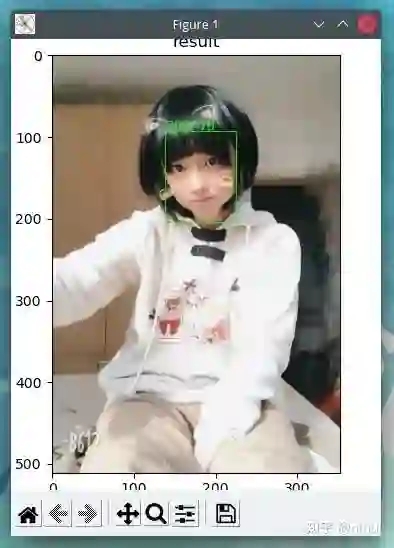

python demo/image_demo.py nihui.jpg configs/scrfd/scrfd_500m.py model.pth

成功啦

导出 onnx

python tools/scrfd2onnx.py configs/scrfd/scrfd_500m.py model.pth --shape 640 640 --input-img nihui.jpg

使用固定 shape 输入可以更好的清除 onnx 胶水op，也不影响后续 ncnn 的动态 shape 输入推理，因此推荐总是使用固定 shape 导出 onnx

onnx 文件会被存放在 onnx/scrfd_500m_shape640x640.onnx

onnx 转 ncnn

onnx2ncnn scrfd_500m_shape640x640.onnx scrfd_500m.param scrfd_500m.bin
ncnnoptimize scrfd_500m.param scrfd_500m.bin scrfd_500m-opt.param scrfd_500m-opt.bin 1

没有任何报错，groupnorm 也能正常转换出来

手改 param，支持动态 shape 推理

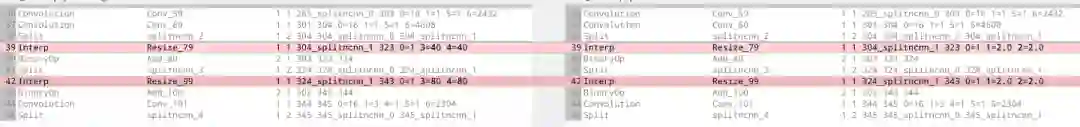

Interp 固定参数改为按系数放大

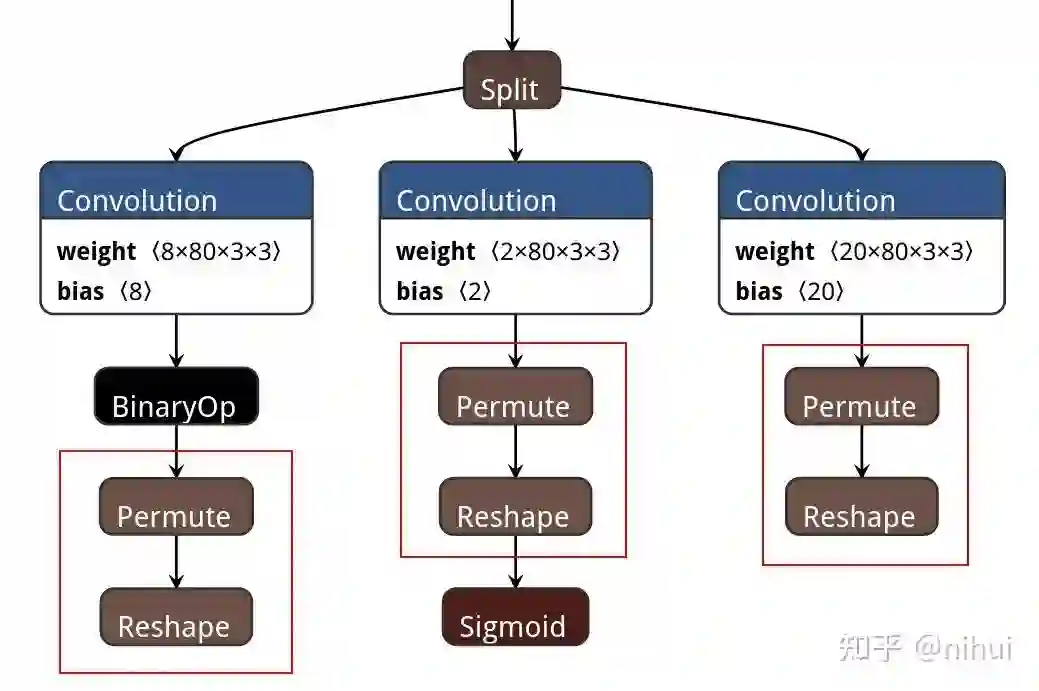

手改 param，head 输出部分修复

检测模型中，经常看到最后输出会有 transpose reshape 这样的组合，对输出数据做重排

实际可以不做重排，节省重排的时间，直接对原本的数据布局做后处理，关注数据布局的物理意义

score 的 shape channel 为 2，即 2种 anchor ratio * 1个 prob人脸分类置信度
bbox 的 shape channel 为 8，即 2种 anchor ratio * 4个 bbox偏移
kps 的 shape channel 为 20，即 2种 anchor ratio * 5个 xy点坐标偏移
score bbox kps 的 shape width height，即 xy 就是当前图片里对应的 anchor grid xy 下标

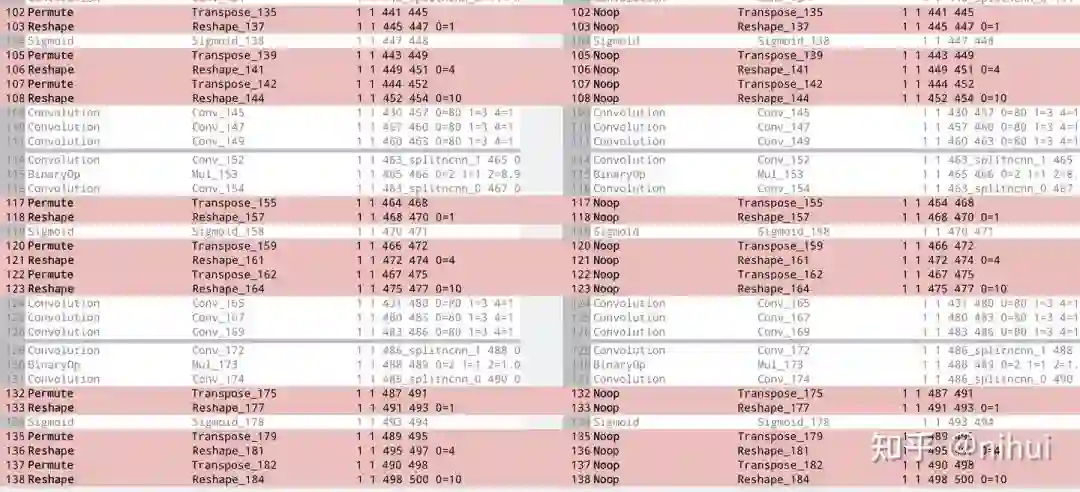

Permute
Reshape
Reshape

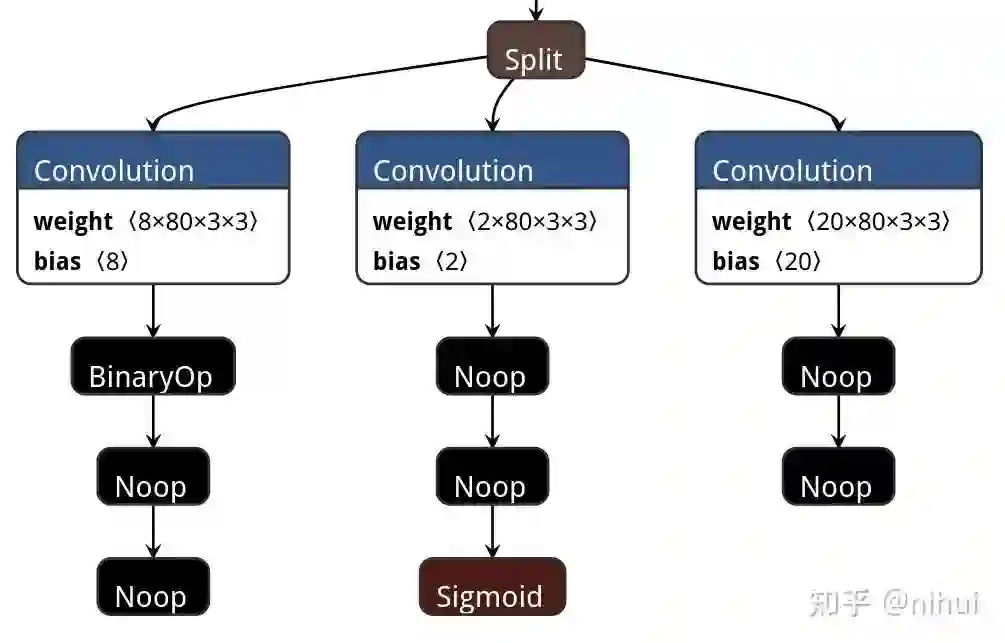

替换为 Noop

Noop
Noop
Noop

改完后再执行一遍 ncnnoptimize，能自动清除 Noop

ncnnoptimize scrfd_500m-opt.param scrfd_500m-opt.bin scrfd_500m-opt2.param scrfd_500m-opt2.bin 1

0x4 实现 SCRFD

实现动态输入

SCRFD 的超参数都在 insightface/detection/scrfd/configs/scrfd/scrfd_500m.py 文件里

看 anchor_generator 设置可以得知，anchor 最小为 16x16，最大为 512x512，因此将图片缩放到长边为 640 是合理的

anchor stride 最大为 32，因此将输入图片的长宽补到 32 倍数是合理的

预处理的 mean norm 值可从 transforms 设置中获得

实现后处理

后处理实现的时候，以之前 retinaface.cpp 代码做模板，针对 mmdet SCRFD 的配置做些修改

anchor 的 center 起始值改为 (0,0)，这是 mmdet 默认配置，参考 insightface/detection/scrfd/mmdet/core/anchor/anchor_generator.py
bbox 和关键点的计算，retinaface 的计算类似 mmdet 的 delta_xywh_bbox_coder，SCRFD 的计算方式是 anchor_center + x * stride，参考 insightface/detection/scrfd/mmdet/models/dense_heads/scrfd_head.py _get_bboxes_single() 函数

https://github.com/Tencent/ncnn/blob/master/examples/scrfd.cppgithub.com/Tencent/ncnn/blob/master/examples/scrfd.cpp

0x5 实现 android 摄像头实时检测

基于模板工程

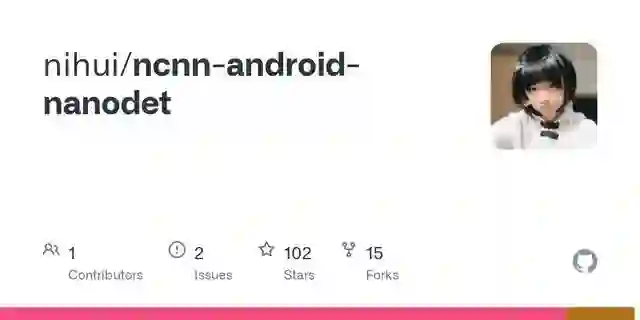

nihui/ncnn-android-nanodet：https://github.com/nihui/ncnn-android-nanodet

全局字符串替换 nanodet 为 scrfd

修改 app/src/main/jni/scrfdncnn.cpp 中的 void MyNdkCamera::on_image_render(cv::Mat& rgb) const 实现，替换为调用 scrfd 检测
scrfd.cpp 直接从 examples/scrfd.cpp 拿来，封装为类， ncnn::Mat::from_pixels_resize 的 pixel 类型从 PIXEL_BGR2RGB 改为 PIXEL_RGB
把 scrfd 的全部模型都转出来，手改 param 统一了输出层的 blob 名字为 bbox_8 bbox_16 bbox_32 这样子，放在 assets 文件夹里
app/src/main/jni/scrfdncnn.cpp 和 app/src/main/res/values/strings.xml 文件里增加各个模型的名字

nihui/ncnn-android-scrfd：https://github.com/nihui/ncnn-android-scrfd

外网android apk安装包下载：

https://github.com/nihui/ncnn-android-scrfd/releases/download/v1/com.tencent.scrfdncnn-release.apk

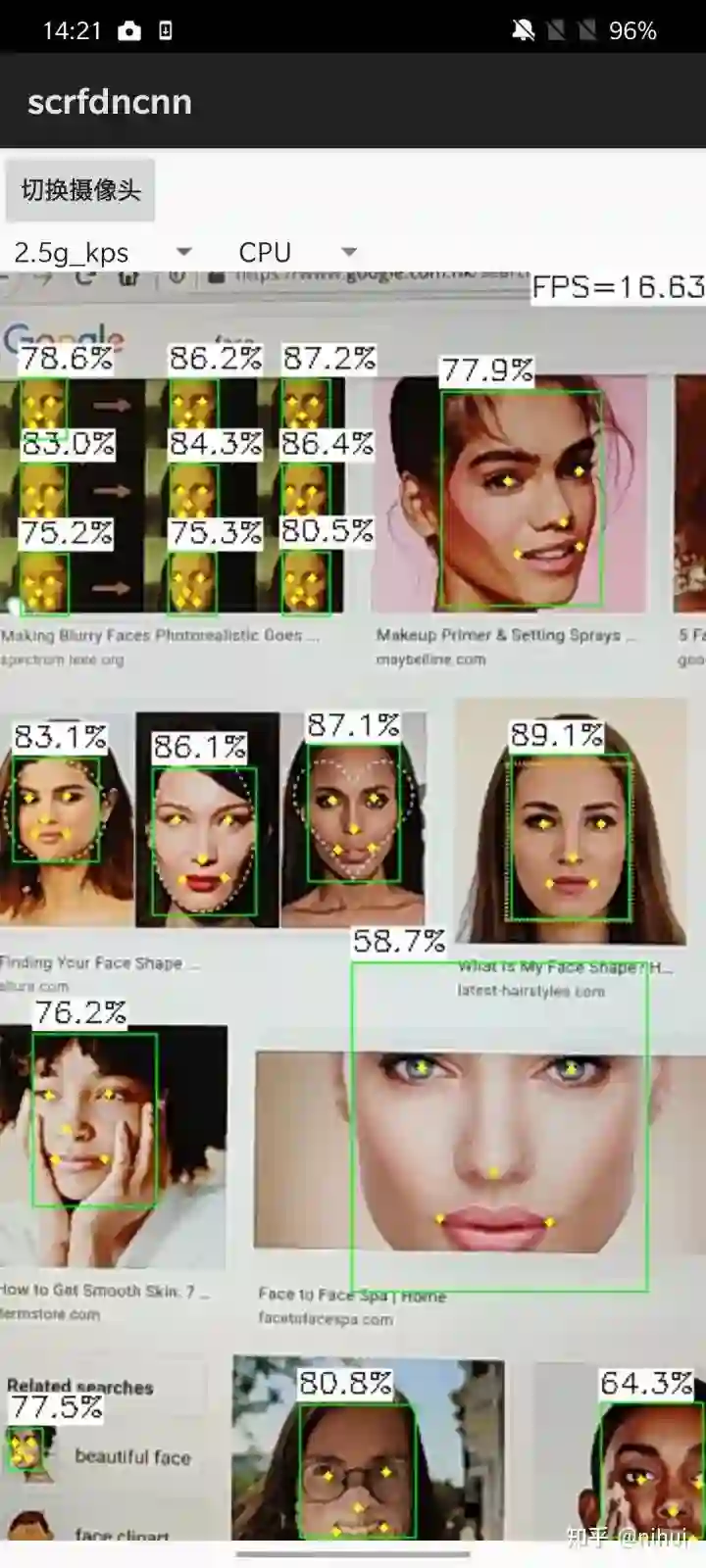

有关键点的2.5g模型在手机上可以实时检测

0x6 实现 web 摄像头实时检测

基于模板工程

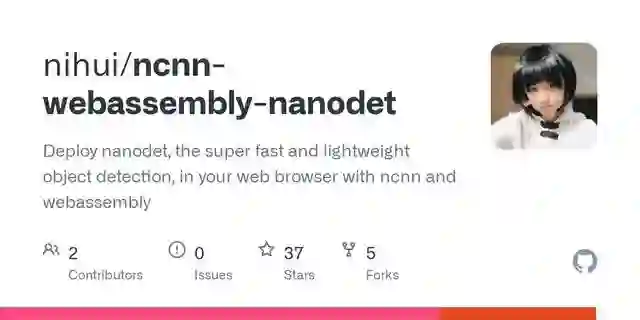

nihui/ncnn-webassembly-nanodet：https://github.com/nihui/ncnn-webassembly-nanodet

全局字符串替换 nanodet 为 scrfd

修改 scrfdncnn.cpp 中的 static void on_image_render(cv::Mat& rgba) 实现，替换为调用 scrfd 检测
scrfd.cpp 直接从 examples/scrfd.cpp 拿来，封装为类， ncnn::Mat::from_pixels_resize 的 pixel 类型从 PIXEL_BGR2RGB 改为 PIXEL_RGBA2RGB
把 scrfd_500m 模型放在 assets 文件夹里

https://nihui/ncnn-webassembly-scrfd

外网直接体验网址：

https://nihui.github.io/ncnn-webassembly-scrfd

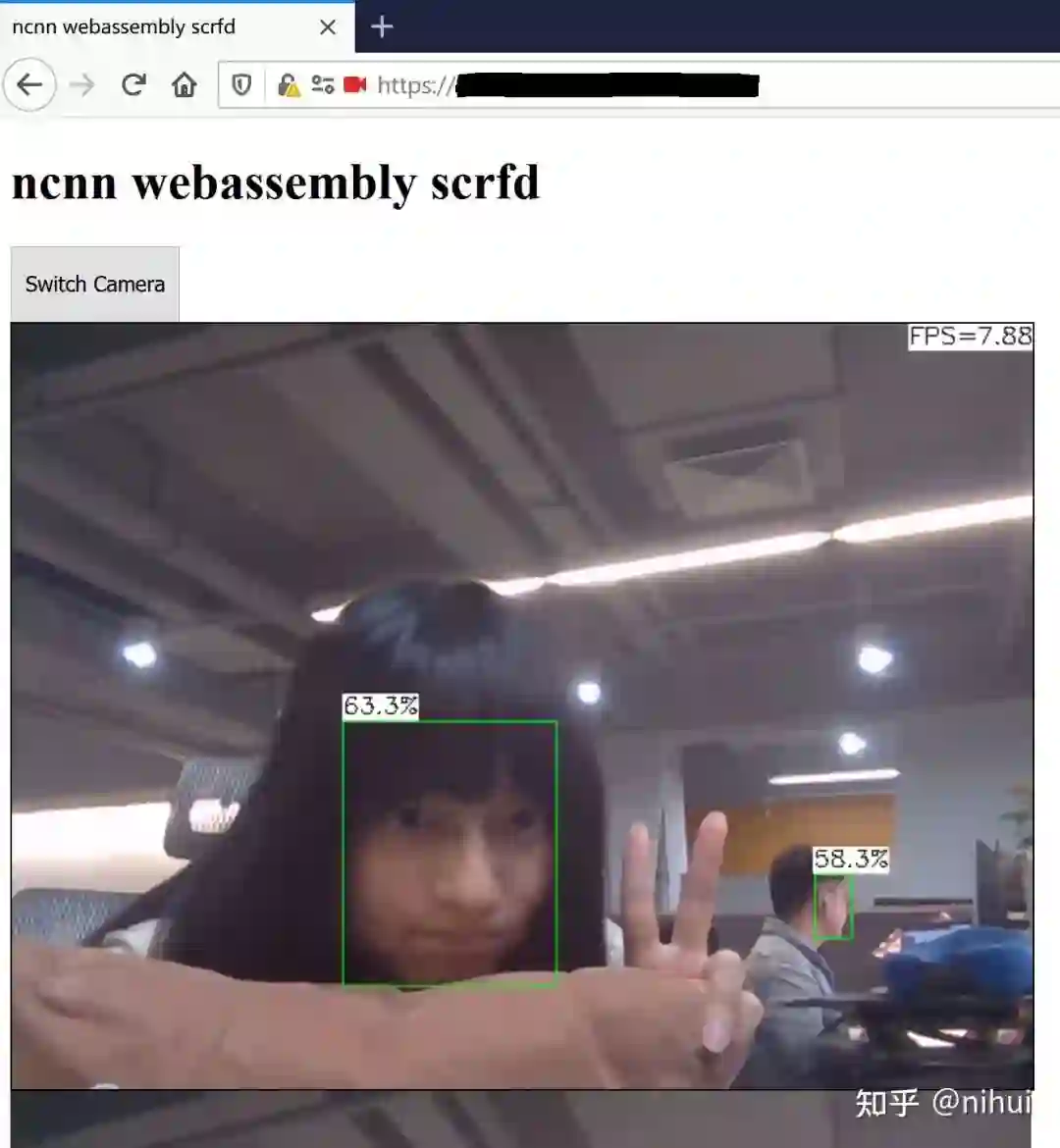

i5-8250U 笔记本电脑 firefox 浏览器里 web 实时检测

0x7 总结

最耗费精力的是实现后处理，因为这需要一些 mmdet 和算法本身的知识，这也许是不懂算法不会训模型的算法优化工程师唯一的门槛
android 和 web 端都准备好了模板工程，以及很方便的 on_image_render 接口，配备了 opencv 和 ncnn 预编译库，从 linux cpp 移植轻松许多
web 端检测兼容任意pc和手机浏览器，包括qq/微信内置的webview，chrome体验最佳
ncnn 的主页 readme 有 qq 群，欢迎加入。
