故宫下雪了！我用Python给它画了一组手绘图，仅用45秒（附代码）

2019 年 2 月 20 日 数据派THU

来源：恋习Python

本文约1300字，建议阅读7分钟。

本文介绍图像处理的基本概念与原理，并手把手教你图片的手绘效果处理。

这几天，许多城市，迎来了2019年的第一场雪。

13日早晨，当北京市民拉开窗帘时发现，窗外雪花纷纷扬扬在空中飘落

而且越下越大，树上、草地、屋顶、道路上...都落满雪花

京城银装素裹，这是今冬以来北京迎来的第二场降雪

一下雪，北京就变成了北平，故宫就变成了紫禁城

八万张门票在雪花飘下来之前，便早已预订一空。

看着朋友圈、微博好友都在纷纷晒图，小编只能羡慕不已。

不过，我们突然想到，可以通过Python将故宫的建筑物图片，转化为手绘图（素描效果）。效果图如下：

一、概念与原理

我们都知道手绘图效果的特征主要有：

黑白灰色；
边界线条较重；
相同或相近色彩趋于白色；
略有光源效果。

核心原理：利用像素之间的梯度值和虚拟深度值对图像进行重构，根据灰度变化来模拟人类视觉的模拟程度。

把图像看成二维离散函数，灰度梯度其实就是这个二维离散函数的求导，用差分代替微分，求取图像的灰度梯度。常用的一些灰度梯度模板有：Roberts 梯度、Sobel 梯度、Prewitt 梯度、Laplacian 梯度。

以Sobel梯度计算来解释：

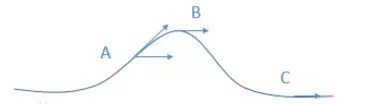

首先计算出、，然后计算梯度角梯度方向及图像灰度增大的方向，其中梯度方向的梯度夹角大于平坦区域的梯度夹角。如下图所示，灰度值增加的方向梯度夹角大，此时梯度夹角大的方向为梯度方向。对应在图像中寻找某一点的梯度方向即通过计算该点与其8邻域点的梯度角，梯度角最大即为梯度方向。

二、图像的数组形式与变换

其中，需要用到的方法：

Image.open( ): 打开图片
np.array( ) : 将图像转化为数组
convert("L"): 将图片转换成二维灰度图片
Image.fromarray( ): 将数组还原成图像uint8格式

代码如下：

from PIL import Image
import numpy as np

im = Image.open(r"C:\Users\Administrator\Desktop\gugong\微信图片_20190216152248.jpg").convert('L')
a=np.asarray(im).astype('float')
print(a.shape,a.dtype)
(1080, 608) float64
#(1080, 608)分别表示高度，宽度

三、图像的手绘效果处理

实现思路步骤：

梯度的重构
构造guan光源效果
梯度归一化
图像生成

1. 梯度的重构

numpy的梯度函数的介绍：

np.gradient(a) ： 计算数组a中元素的梯度，f为多维时，返回每个维度的梯度

离散梯度： xy坐标轴连续三个x轴坐标对应的y轴值：a, b, c 其中b的梯度是（c-a）/2 ，而c的梯度是： (c-b)/1

当为二维数组时，np.gradient(a) 得出两个数组，第一个数组对应最外层维度的梯度，第二个数组对应第二层维度的梯度。

代码如下：

grad=np.gradient(a)
grad_x,grad_y=grad
grad_x = grad_x * depth / 100.#对grad_x值进行归一化
grad_y = grad_y * depth / 100.#对grad_y值进行归一化

2. 构造guan光源效果

设计一个位于图像斜上方的虚拟光源
光源相对于图像的视角为Elevation,方位角为Azimuth
建立光源对各点梯度值的影响函数
运算出各点的新像素值

其中：

np.cos(evc.el) : 单位光线在地平面上的投射长度

dx,dy,dz：光源对x，y，z三方向的影响程度

3. 梯度归一化

构造x和y轴梯度的三维归一化单位坐标系；
梯度与光源相互作用，将梯度转化为灰度。

4. 图像生成

具体详情代码如下：

from PIL import Image
import numpy as np
import os
import join
import time

def image(sta,end,depths=10):
    a = np.asarray(Image.open(sta).convert('L')).astype('float')
    depth = depths  # 深度的取值范围(0-100)，标准取10
    grad = np.gradient(a)  # 取图像灰度的梯度值
    grad_x, grad_y = grad  # 分别取横纵图像梯度值
    grad_x = grad_x * depth / 100.#对grad_x值进行归一化
    grad_y = grad_y * depth / 100.#对grad_y值进行归一化
    A = np.sqrt(grad_x ** 2 + grad_y ** 2 + 1.)
    uni_x = grad_x / A
    uni_y = grad_y / A
    uni_z = 1. / A
    vec_el = np.pi / 2.2  # 光源的俯视角度，弧度值
    vec_az = np.pi / 4.  # 光源的方位角度，弧度值
    dx = np.cos(vec_el) * np.cos(vec_az)  # 光源对x 轴的影响
    dy = np.cos(vec_el) * np.sin(vec_az)  # 光源对y 轴的影响
    dz = np.sin(vec_el)  # 光源对z 轴的影响
    b = 255 * (dx * uni_x + dy * uni_y + dz * uni_z)  # 光源归一化
    b = b.clip(0, 255)
    im = Image.fromarray(b.astype('uint8'))  # 重构图像
    im.save(end)

def main():
    xs=10
    start_time = time.clock()
    startss = os.listdir(r"C:\Users\Administrator\Desktop\gugong")
    time.sleep(2)
    for starts in startss:
        start = ''.join(starts)
        sta = 'C:/Users/Administrator/Desktop/gugong/' + start
        end = 'C:/Users/Administrator/Desktop/gugong/' + 'HD_' + start
        image(sta=sta,end=end,depths=xs)

    end_time = time.clock()
    print('程序运行了  ----' + str(end_time - start_time) + '   秒')
    time.sleep(3)

main()
程序运行了  ----43.01828205879955   秒  #一共35张图片
