地图作业平台低代码实战（搭建能力提升）

背景

1、地图数据作业平台由大型的WebGIS"综合作业"逐步转换为人机结合，所见即所得的流水化"简单作业";

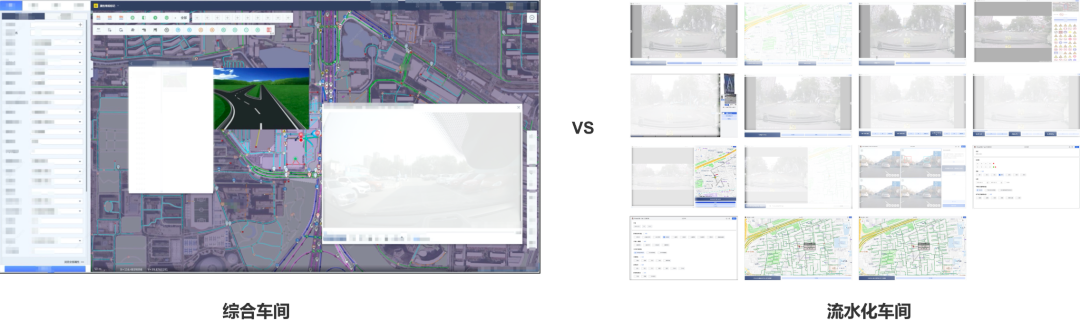

图1-1 综合作业与流水化作业

2、流水化作业的特点是单一车间交互简单，但每个车间都有定制的业务逻辑（难以配置化实现，适合有扩展能力的低代码方式）；

3、作业平台低代码建设过程中，即使是任何一个简单作业车间也存在数据校验，组件联动，保存结果转换等逻辑（下图标牌场景车间为例）；

4、作业平台低代码的建设目标是让产品，工艺等非研发同学能独立搭建车间，因而要尽可能将逻辑操作可视化，少写或不写逻辑代码；

5、非前端研发同学并不能很好的理解一些前端的基本概念：例如事件驱动，数据不可变 immutable原则， 数据双向绑定，组件（非）受控等；

问题与分析

一个简单的联动示例

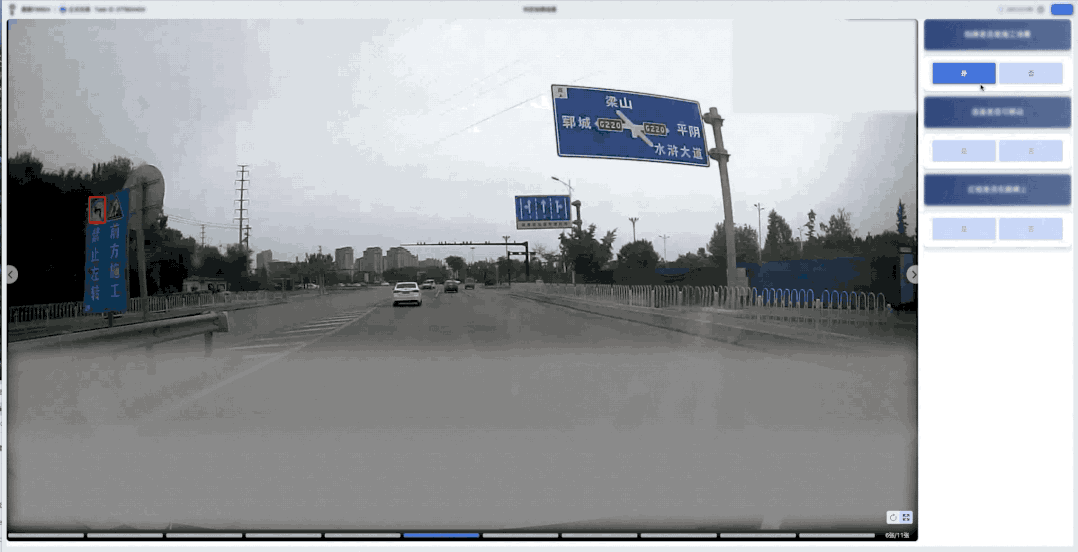

图2-1 标牌场景判定车间

涉及组件 ： 7个

组件联动说明： 初始化时第二、三个作业项置灰禁用；当前一个作业项选"否"时，激活下一个作业项；当前一个作业项选"是"时，之后的作业项清空；

问题：  对于这样一个最基础的组件间联动，低代码引擎的解决方案是WebIDE中绑定事件回调函数，在函数中通过写代码来实现逻辑。这样的方案对于前端研发来说，十几行代码很快就可以完成，但是对于非研发的同学（产品、工艺）等，他们需要理解事件驱动，数据不可变原则等，实现起来就非常困难，因此我们需要探索一个更加友好的方案：无须代码或一个表达式便可以实现以上联动功能。

示例中代码分析

// 以上示例的伪代码实现
class Main extends PurComponents {  constructor() {    this.state = {      A: '',      B: '',      C: '',    }  }    // 响应逻辑  handleAChange = (e) => {    // 1.数据源筛选    const { target: { value } } = e;    // 2.双向绑定，组织数据结构    let stateOptions = {      A: value;    };        // 3.数据联动    if (value === '1') {      stateOptions = {         ...stateOptions,        B: '',        C: '',      }    }     // 4.更新数据    this.setState(stateOptions);  };    // UI组件  render() {    <div className="pic-wrapper">      <PicPlayer ... />    </div>    <div className="task-oper">      <Text>标牌是否是施工场景</Text>      <ButtonGroup onChange={(e) => this.handleAChange(e)} />      ...      <ButtonGroup disabled={A !== '2'} ... />      ...      <ButtonGroup disabled={B !== '2'} ... />    </div>    ... bla bla bla  }}

• 由上方伪代码可以看到，一个车间的实现分为：UI + 逻辑

• 在可视化搭建中，UI部分和简单交互由组件内部实现，跨组件的逻辑部分则由事件回调实现，回调函数可以拆分为以下四部分主体功能和相关概念：

• 数据筛选：从函数参数中筛选需要的数据（涉及事件驱动的概念）

• 双向绑定：受控组件由外部数据驱动，状态变化后需要更新依赖的数据源（受控组件，双向绑定，不可变原则）

• 数据联动：其它数据的更新，组件间的联动通信；（业务逻辑）

• 数据更新：前端框架Api；

示例中基本概念如何简化的思考

如何让非研发同学忽略前端的基本概念与语法，可视化的实现组件通信与联动，是降低可视化搭建难度的关键。为此，我们将函数主体的四个部分（数据筛选，双向绑定，业务逻辑联动，数据更新）分开来看：

• 针对事件驱动中回调函数中的数据筛选能力，我们开发了数据筛选器，在设计页面的组件设置器中用树形结构静态声明函数参数，用户只需选择对应的参数即可实现类似数据解构和赋值的功能

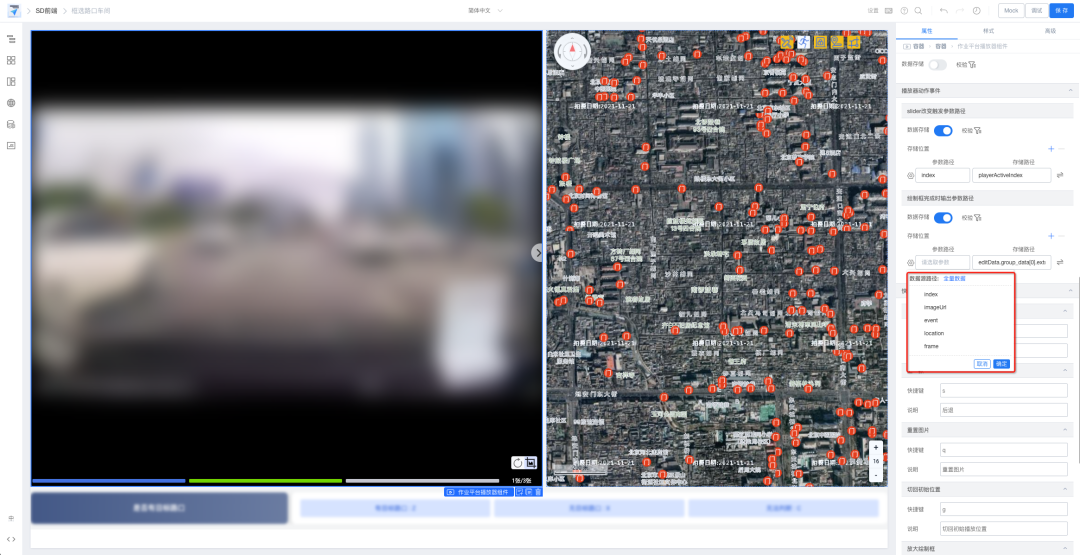

图2-1 搭建页面中的数据筛器

• 针对双向绑定，数据联动，immutable不可变原则，我们约定了简洁的数据存储语法，并针对此语法开发了特定的语法的解析插件，具体设计如下：

• 页面中一个组件状态变更触发联动其它组件状态变化的场景，我们认为这是一个组件的状态变更过程的"副作用"saveEffect；

• 每一条"副作用"包含三部分，分别是源数据，目标数据，转换逻辑，以上面联动为例：源数据A, 目标数据B, 转换逻辑是当A为1时，B清空， 对应数据结构是:

一个"副作用"对象由三部分构成
{  // 源数据  fromPath: 'e.target.value',   // 目标数据  toPath: 'state.B',  // 转换逻辑  formatFunc: 'function switchStoreValue(value, state) { return A == '1' ? '' : state.B };'}

• 我们在低代码组件中提供了saveEffect设置器, 让用户自行选择"副作用"的源数据、确定目标值，并书写转换逻辑，这部分逻辑被注入到组件中，组件在回调函数中将输出值 和 saveEffect对象同时抛出，最终交由我们的语法解析插件解析并执行，实现组件联动；

• 针对数据更新，我们认为用户根本无须关注框架层的API，所以开发了自动绑定设置器@ali/lowcode-setter-a-event-setter 会将组件的回调函数绑定到saveState全局函数中，在saveState全局函数中自动执行数据更新操作， 以下是一条联动"副作用"示例

// saveEffect 副作用对象的简单示例
// 变更前全局数据state = {  temp: {    imageIndex: 0,  },  workResult: {    imageList: [      {        attr1: 1,        attr2: 2,      },      ...    ]  }}
// 用户确定的saveEffect对象{  // 源数据  fromPath: 'value' // 1  // 目标数据  toPath: 'workResult.imageList[state.temp.imageIndex].activeKey';  // 默认值，用户无须书写  formatFunc: 'function switchStoreValue(value, state) { return value }';}
// 无转换逻辑，则经过插件解析后会生成以下结构并merge到state中{  temp: {    imageIndex: 0,  },  workResult: {    imageList: [      {        attr1: 1,        attr2: 2,        ...        activeKey:1      },      ...    ]  }}

以上saveEffect对象，用户仅需指定目标值路径，插件会自动解析路径的语法，并将activeKey所有父级结构生成新的引用，最后自动调用setState实现组件更新；

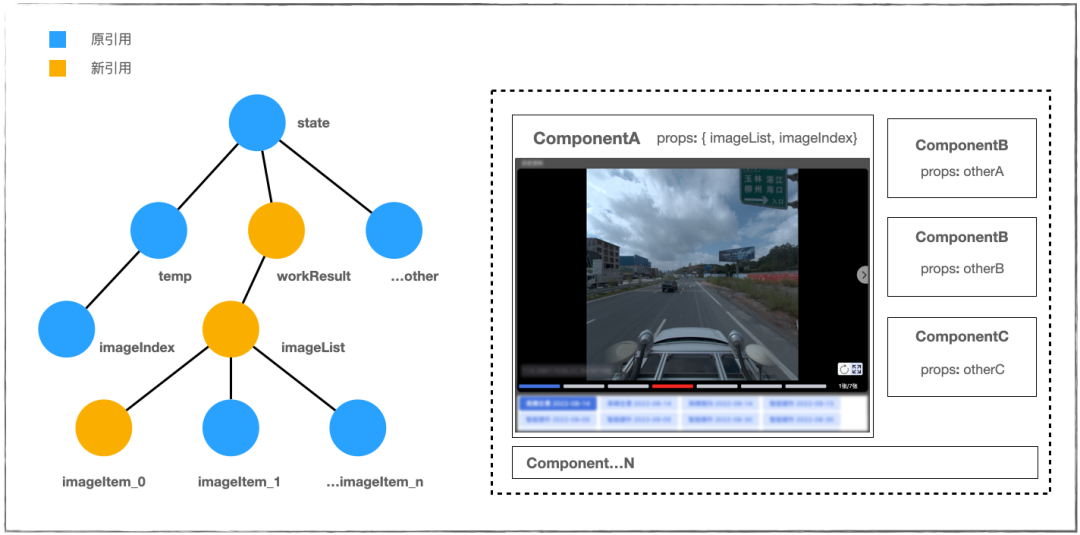

图 2-2 插件将解析路径自动更新为新引用

使用效果

一个线上车间的例子

使用saveEffect设置器节省代码的前后对比，以引导线内容车间为例，我们需要为一个引导线方向赋值一个属性，UI操作如下图，选中车道，更新车道的类型

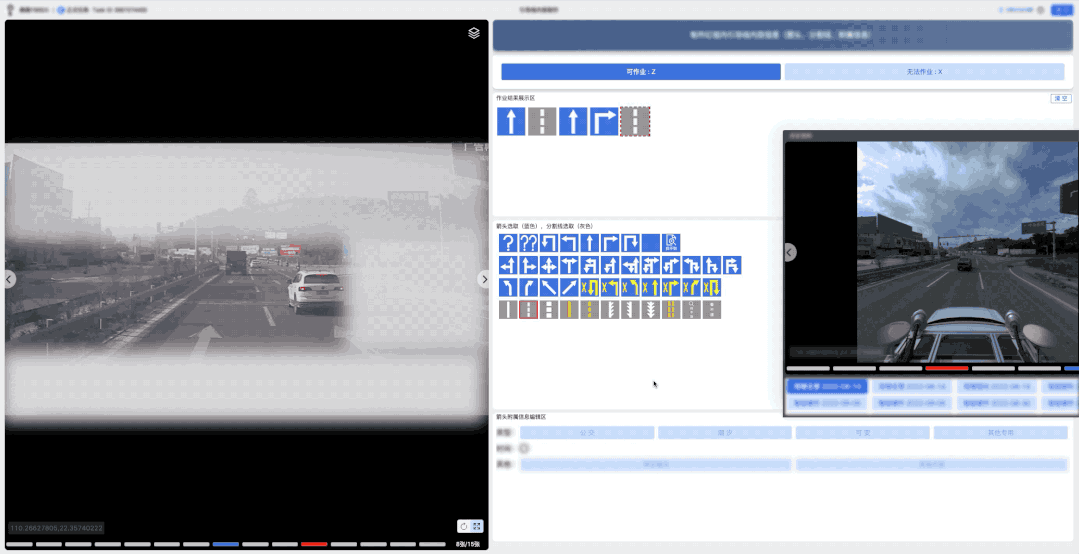

图 3-1 更新车道属性

原生低代码引擎需要在页面JS中自行实现如下代码：

function handleButtonGroupClick(value) {    // 获取当前选中的箭头选项  const { arrowList, currentIndex } = this.state;  const currentArrow = arrowList[currentIndex];    // 数据更新  const newArrow = {    ...currentArrow,    type: value  };    // 数据不可变；  const newArrowList = arrowList.slice(0, currentIndex).concat([newArrow]).concat(arrowList.slice(currentIndex + 1));    // lowcode API更新数据  this.setState({    arrowList: newArrowList  });}

使用saveEffect对象结合语法解析插件，使用者仅需在目标值中填写一句即可（大部分情况下转换函数是不用修改的）；

state.arrowList[state.currentIndex].type = value

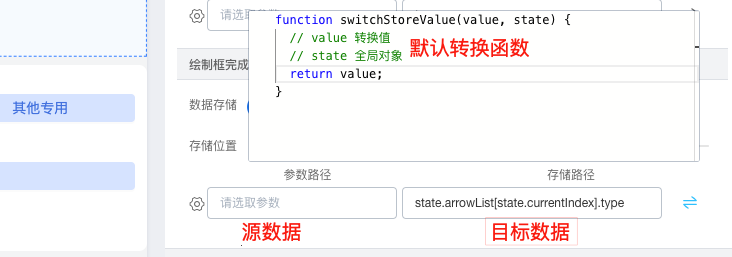

对应的setter UI 如下：

procode组件如何接入saveEffect

了解saveEffect原理后，如果想将普通的ui组件接入saveEffect, 该如何改造, 改造成本是否很大？

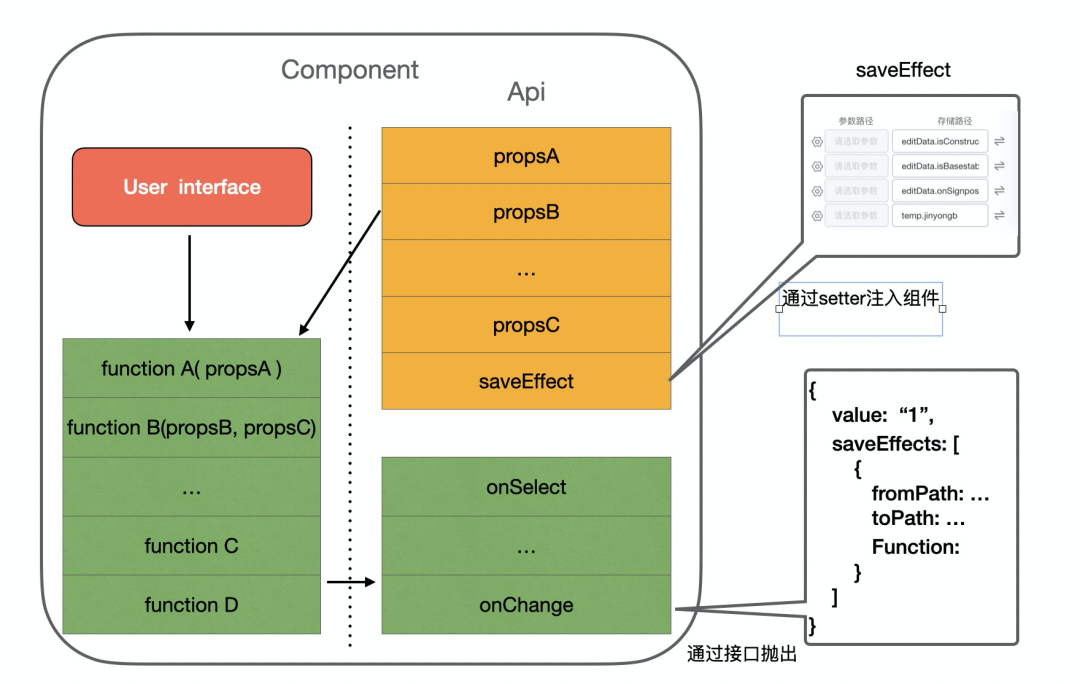

由上图可以看到

• 一个普通的组件是由userInterface 和 api驱动组件内部逻辑的运行；

• saveEffect可以通过lowcode的setter层以api(props)的方式动态注入，然后在onChange等对外的接口中抛出即可，完全不影响组件的内部逻辑；

• 组件抛出value和saveEffect后，系统会自动调用我们开发的解析插件进行数据解析和保存，从而实现组件的"副作用"间联动效果；

总结与展望

这篇文章主要介绍了我们通过自定义插件，设置器，组件标准化等一些方式，降低了作业平台内组件间联动，数据处理的难度，实现了让非研发同学可以独立搭建我们小粒度车间的目标。除此之外，我们还在可视化方面开发了for循环组件，if/else 等逻辑组件，意图用可视化组件的方式实现一些基本的模板语法，结合我们开发的车间模板，使得用户只需在页面内完成少量定制逻辑可以实现车间开发。

未来我们计划在低代码平台中加入逻辑编排能力，最终实现逻辑代码的图形化表达，进一步支持更为复杂的车间搭建。

参考

《阿里低代码引擎》：https://lowcode-engine.cn/docV2/intro

《设置器扩展》：https://lowcode-engine.cn/docV2/cl03wo_nmhznb

《setter开发调试》：https://lowcode-engine.cn/docV2/ulvlkz

《物料规范》：https://lowcode-engine.cn/material

《阿里低代码引擎使用文档》：https://www.yuque.com/lce/doc
