超详细的分子结构画法，不了解一下？

2019 年 4 月 25 日 材料科学与工程

点击上方「材料科学与工程」快速关注

材料类综合、全面、专业的微信平台

对于科研工作者而言

绘制分子结构式简直就是家常便饭

如果一个搞化学的研究生说他不会画结构式

那就如同跳水运动员告诉你他不会游泳一样

同样都是画分子结构

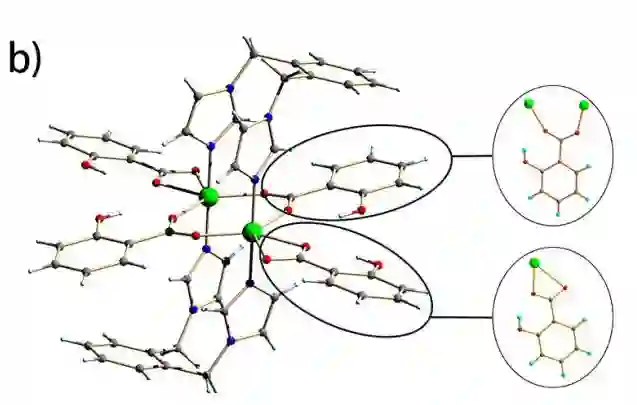

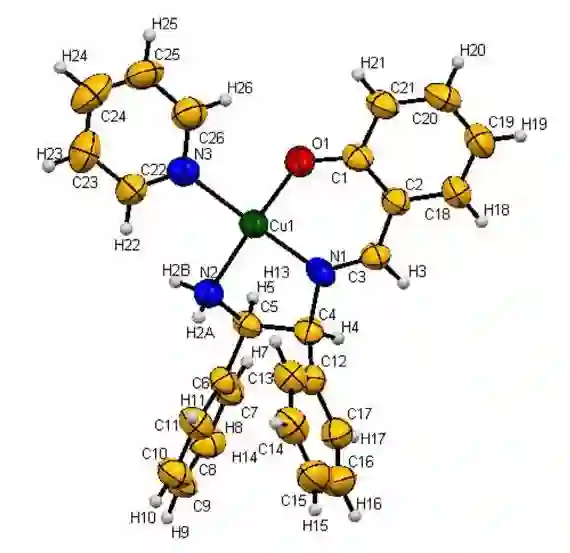

但是有些人的文章里分子结构

长这样

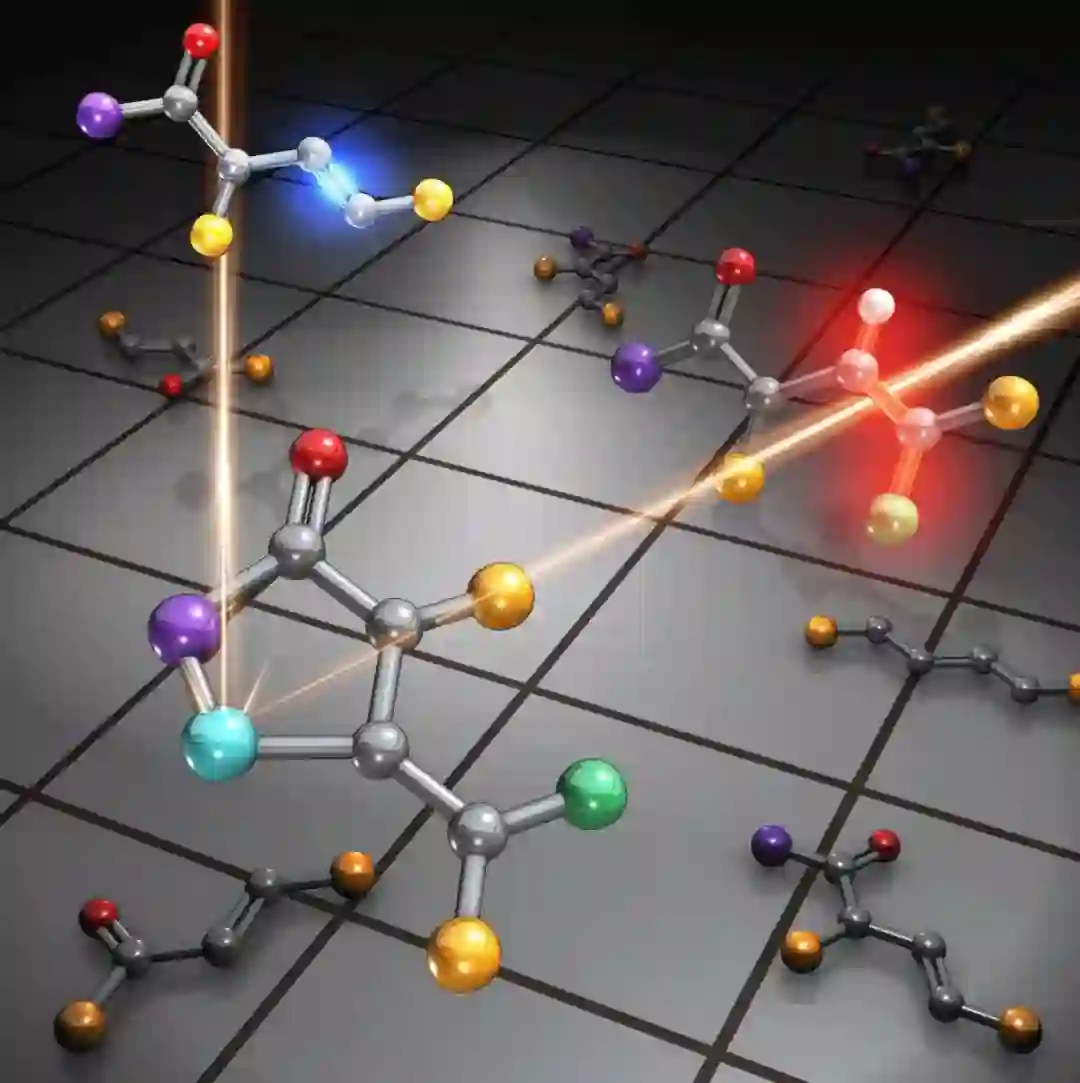

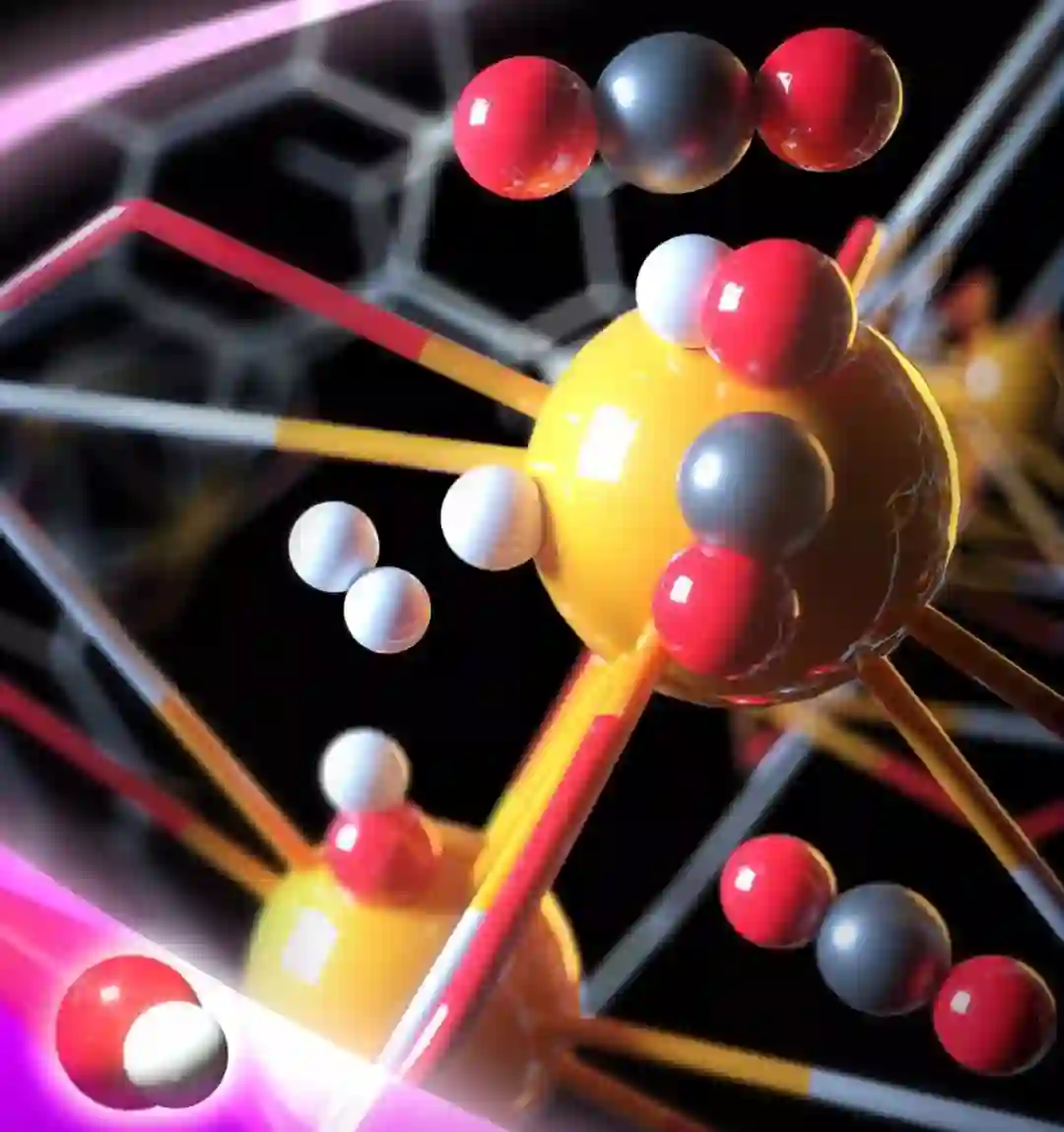

但是有些人的分子结构

却是这样的

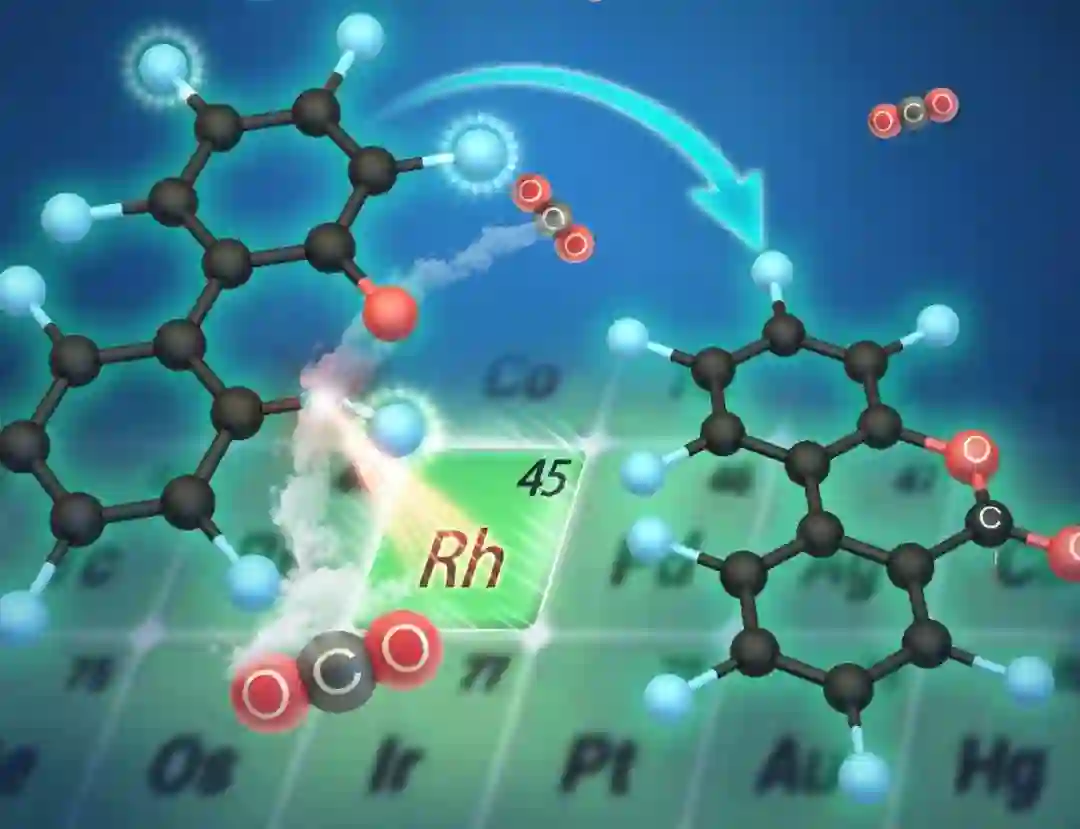

已经有越来越多的顶刊

选择用最简单直接的分子结构作为封面

你的分子结构也想这么酷炫吗？

还要继续用ChemDraw千篇一律地画分子结构吗？

今天就推荐给大家一款超实用的软件

Cinema 4D

教你优雅地画出与众不同的分子结构

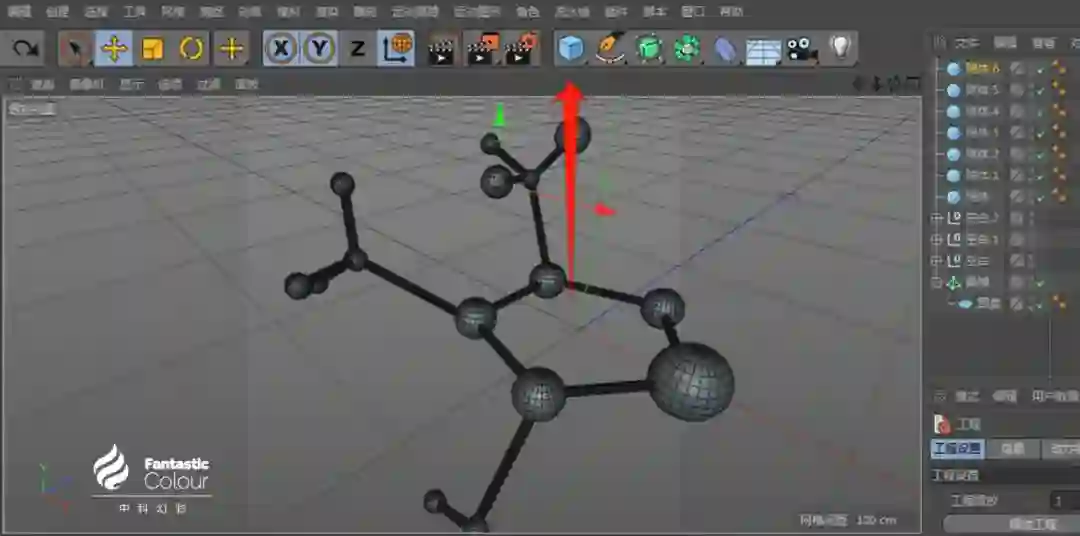

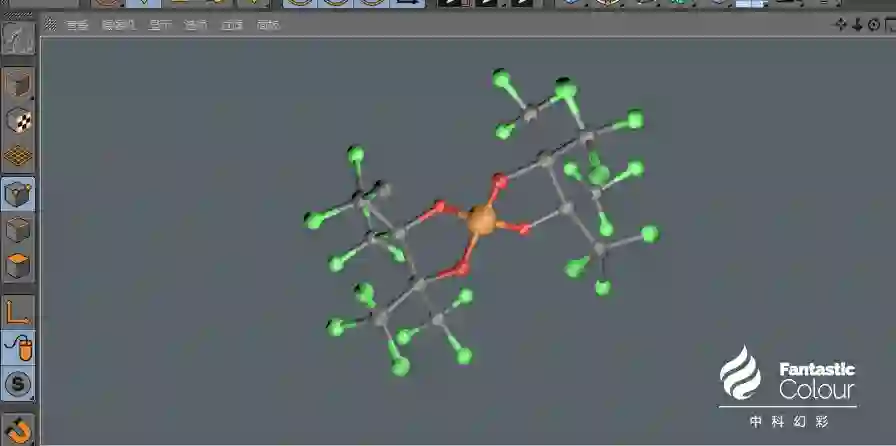

接下来将以图中的分子为例，为大家介绍下如何利用C4D软件绘制化学分子结构式，以讲解操作方法为主，各位小伙伴可以结合自身实际情况举一反三

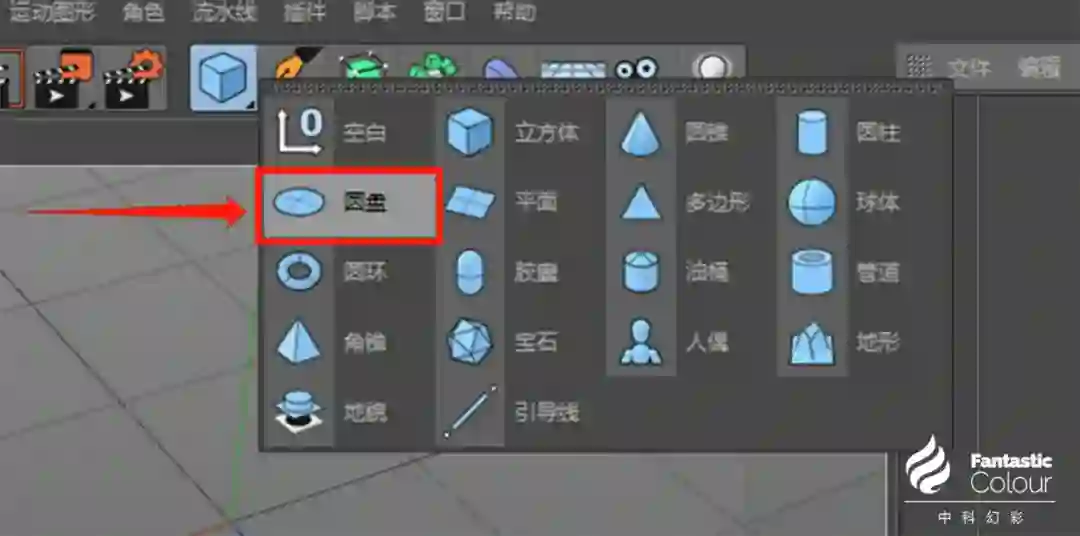

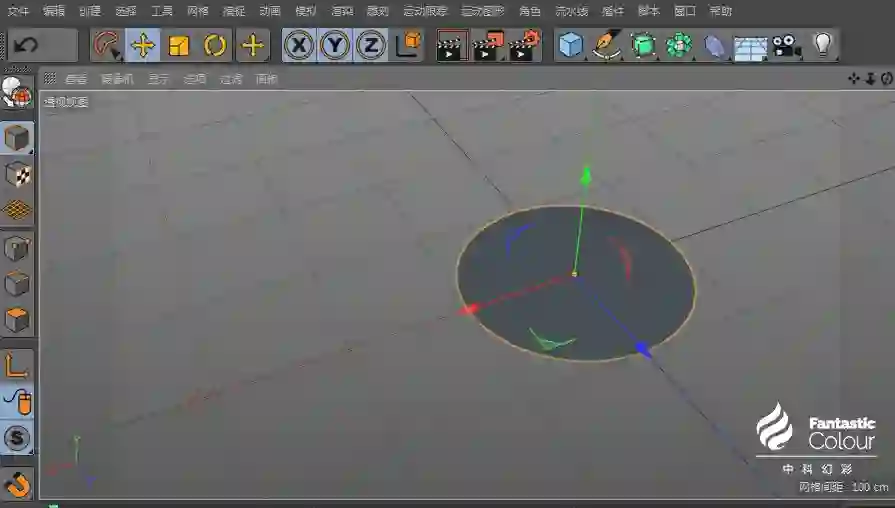

打开C4D添加对象：【圆盘】，找到下图物体图标，鼠标长按左键选择添加【圆盘】工具。如图1、图2所示：

图1

图2

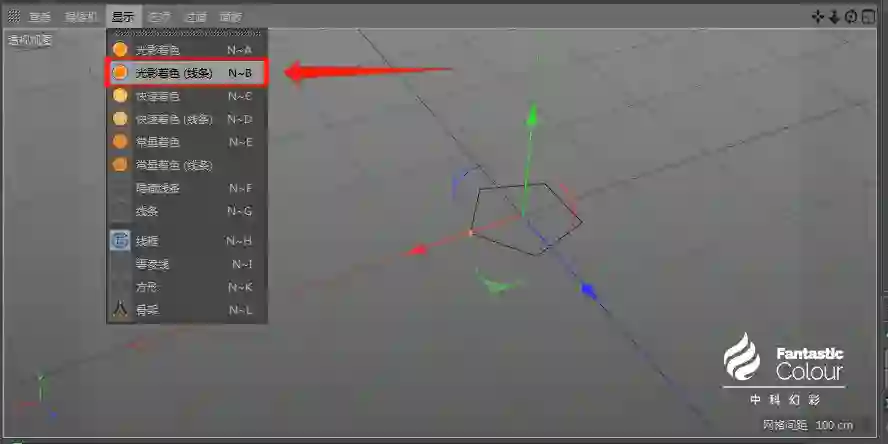

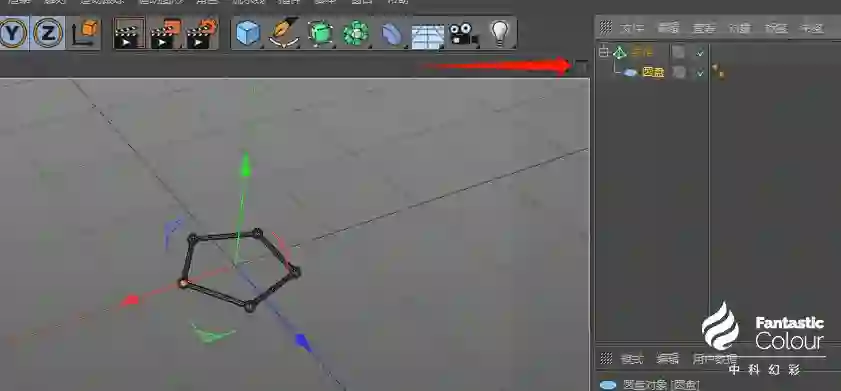

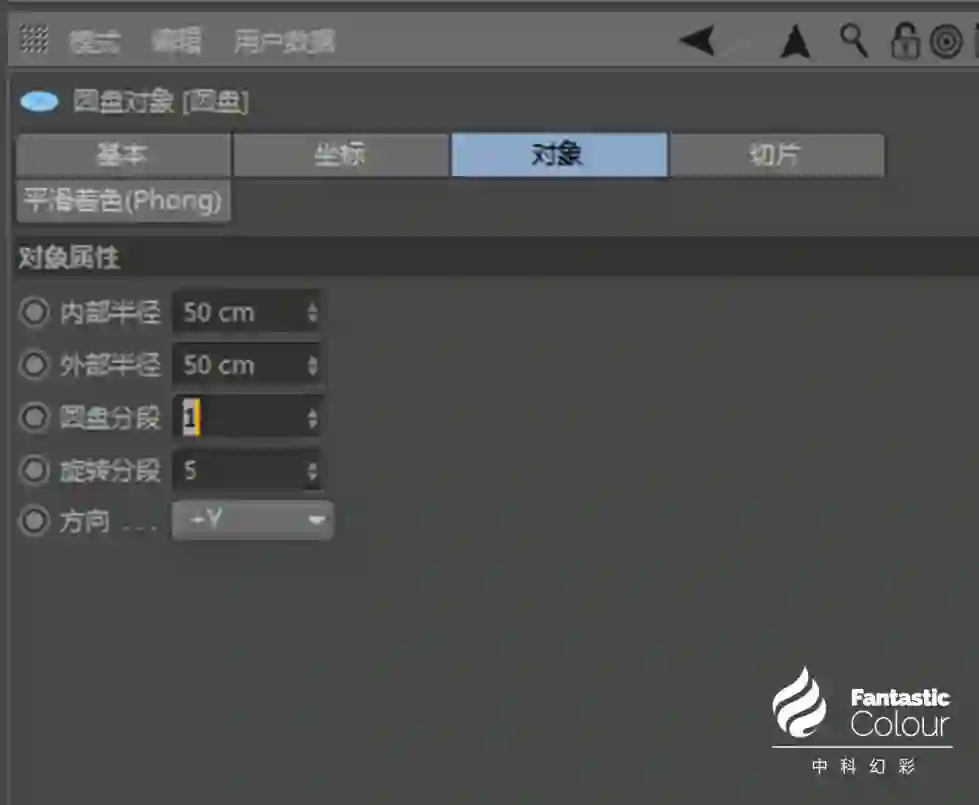

在【对象】窗口中选中【圆盘】在【属性】窗口中设置，将圆盘分段设置为1，旋转分段设置为5内部半径跟外部半径大小都设置为50cm，并在【显示】中选择【光影着色（线条）】。如图3、图4、图5所示：

图3

图4

图5

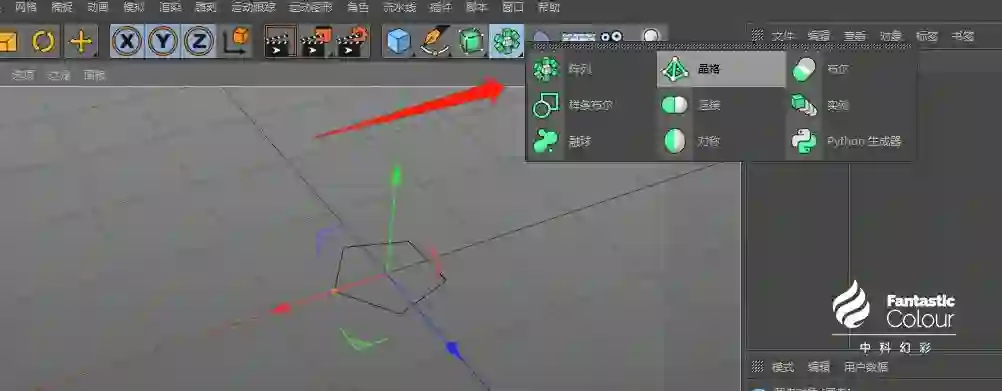

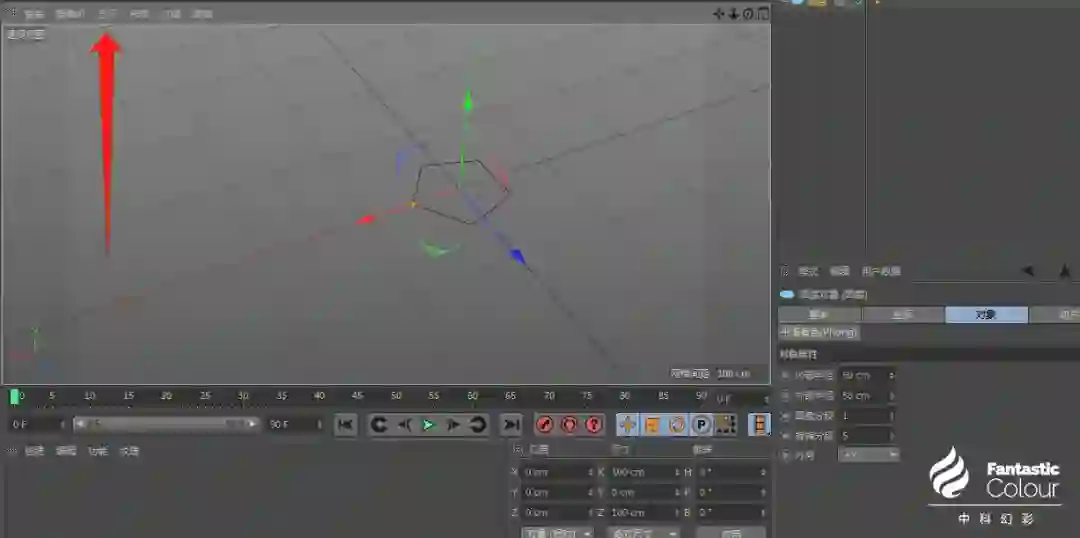

然后选择【阵列】工具中的【晶格】工具。如图6、图7所示：

图6

图7

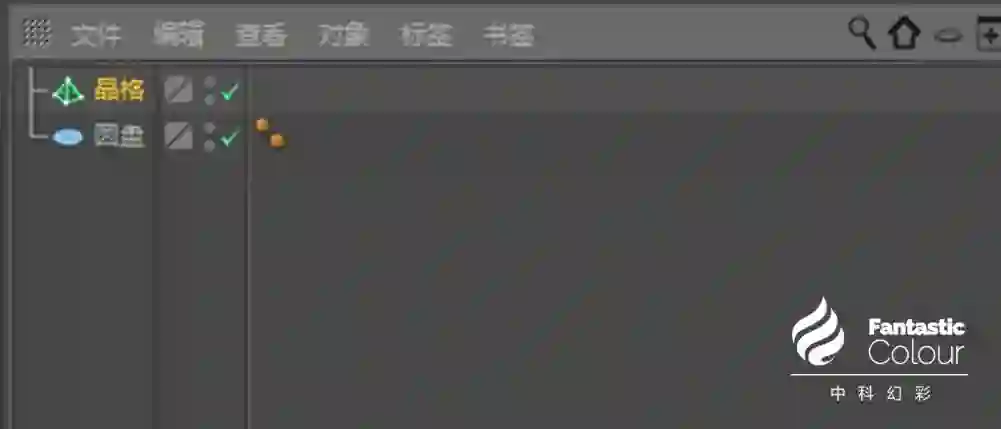

在【对象】窗口中，把【圆盘】按住鼠标左健，拖拽进【晶格】的子层级里直到出现向下的小箭头松开即可。如图8所示：

图8

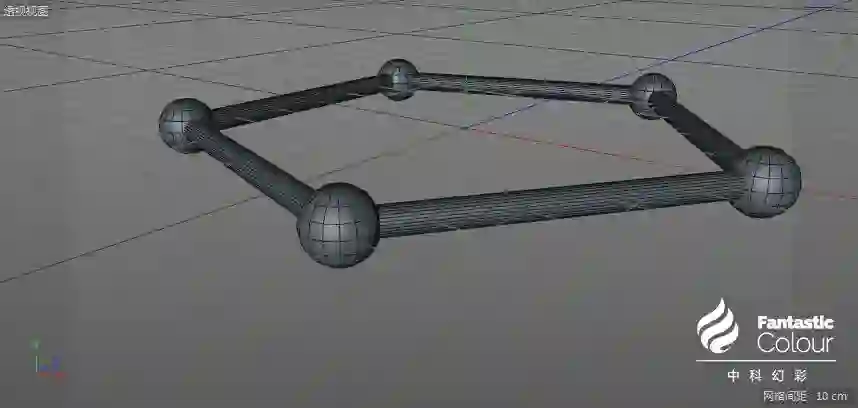

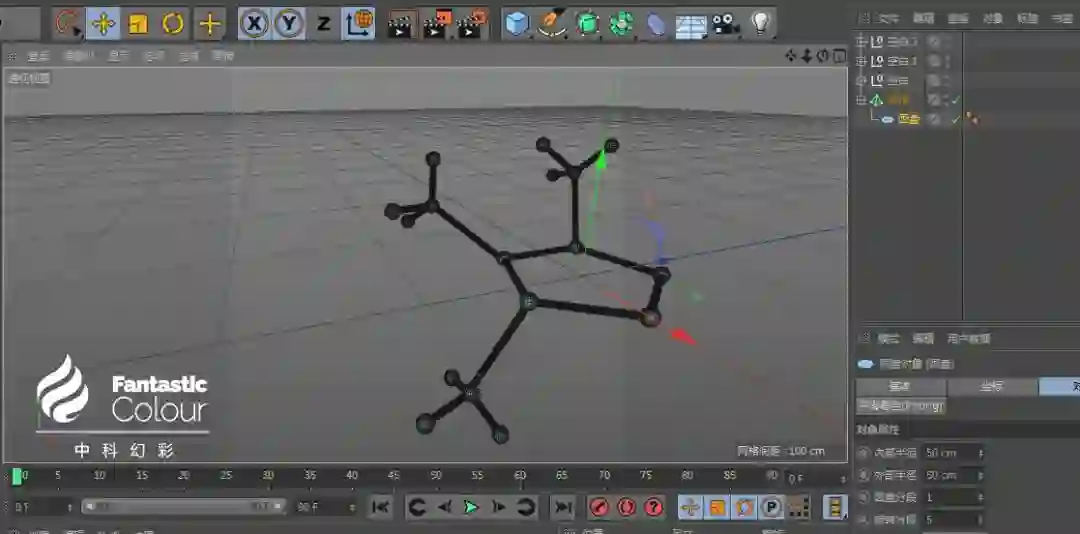

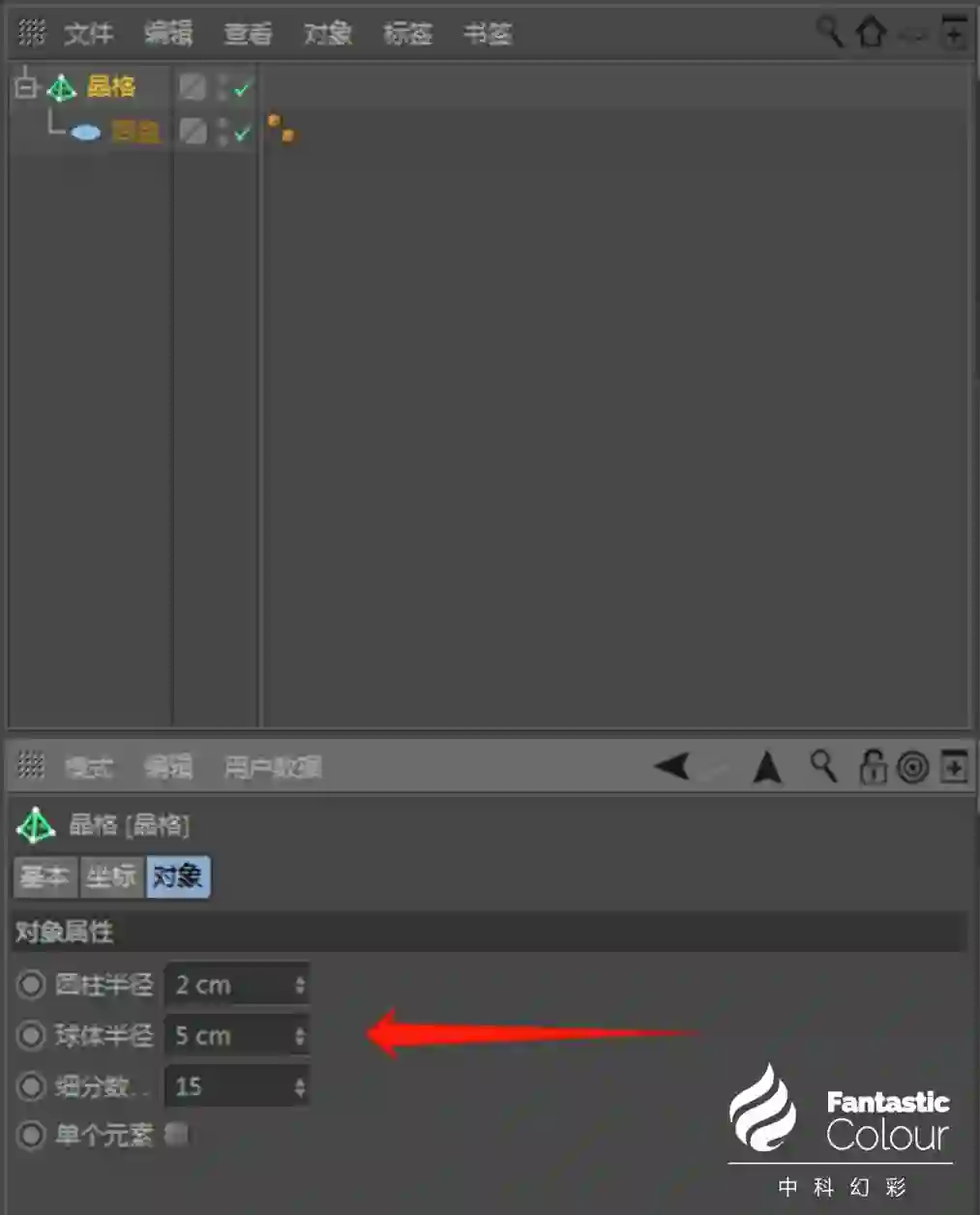

在完成以上操作之后，会出现一个带球的5边型。然后点击编辑框中的【晶格】将细分调到15让圆球看起来更加圆滑。如图9、图10、图11所示：

图9

图10

图11

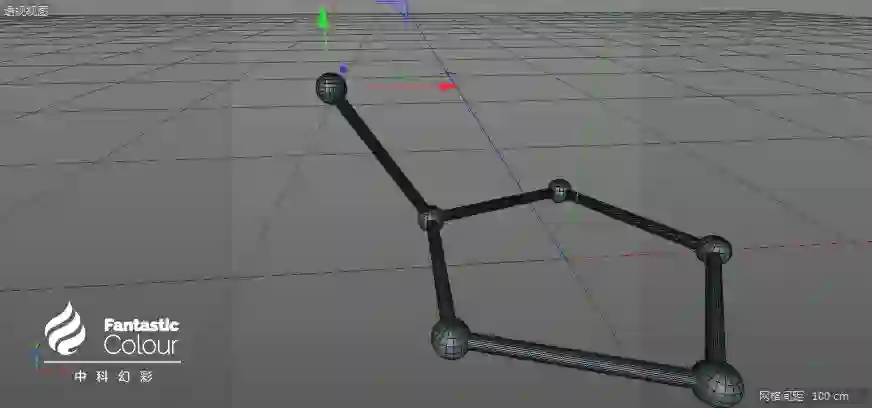

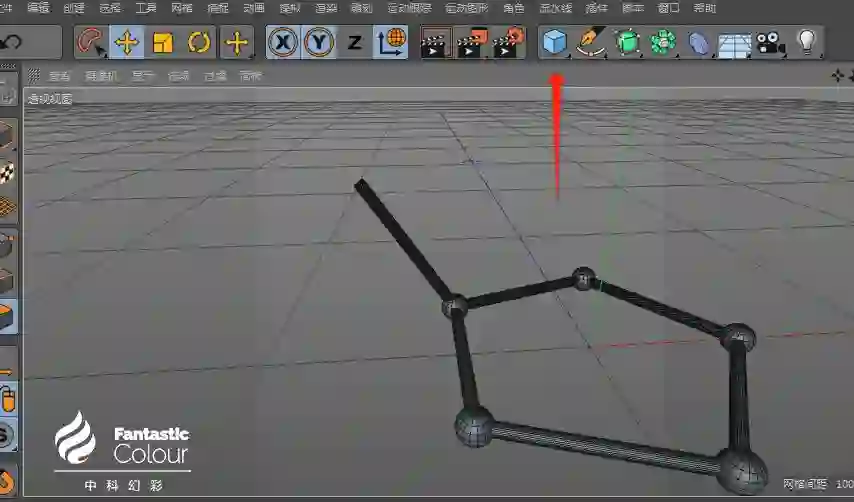

建立一个半径为2cm高度为58cm的【圆柱】然后再建立出一个跟半径为5cm的【球体】通过调整方向跟角度对齐到球体上。（调整方向键盘键是R，调整上下键为E）。如图12、图13所示：

图12

图13

建立一个高度为29cm半径为2cm的【圆柱】进行拼接，（调整方法按照上一步进行调整）然后通过复制粘贴出三个等同的【圆柱】。如图14所示：

图14

再每个圆柱的顶点建立一个【球体】。如图15所示：

图15

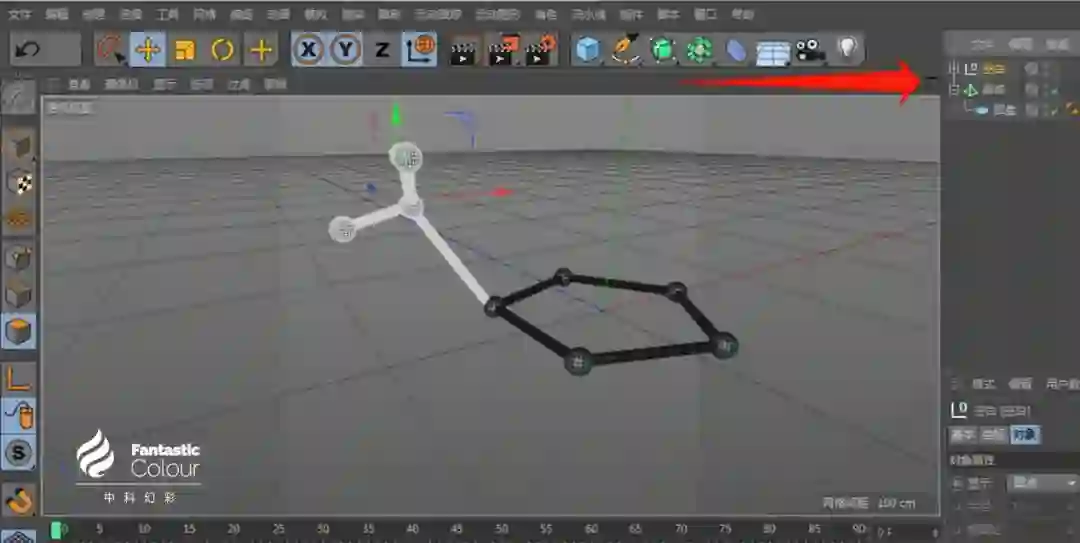

进行分组打包将建立好的物体通过群组进行整体打包，（通过键盘键ALT+G）进行群组打包。如图16所示：

图16

通过群组进行复制粘贴（Ctrl+C复制Ctrl+V粘贴）再通过第6歩调整方法进行角度方向的调整。如图17所示：

图17

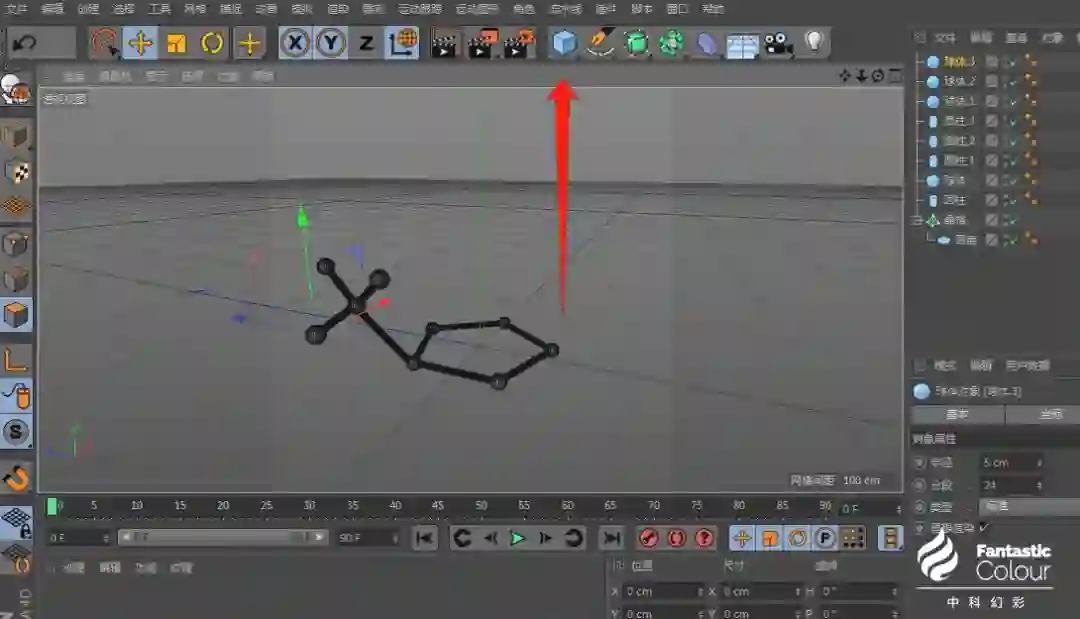

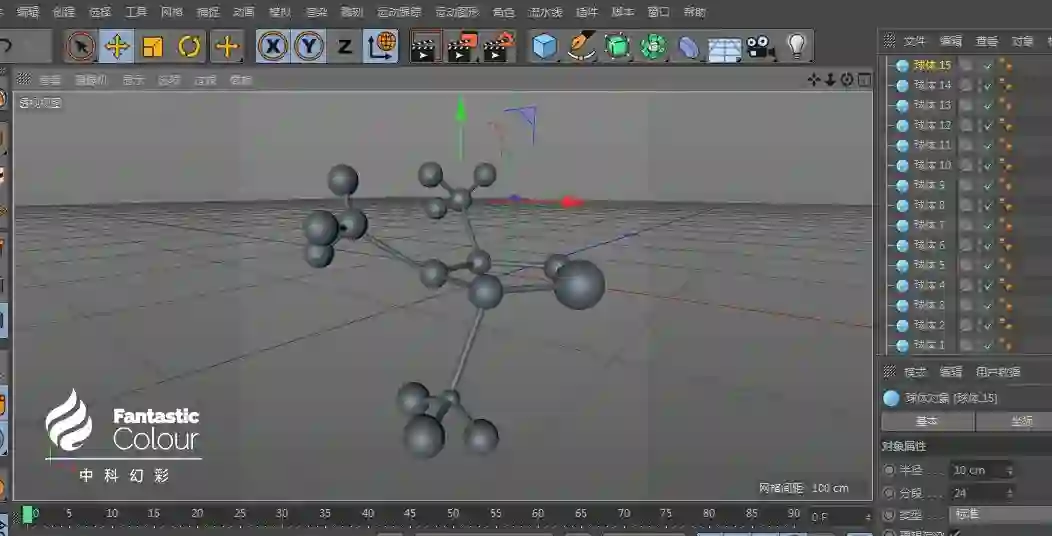

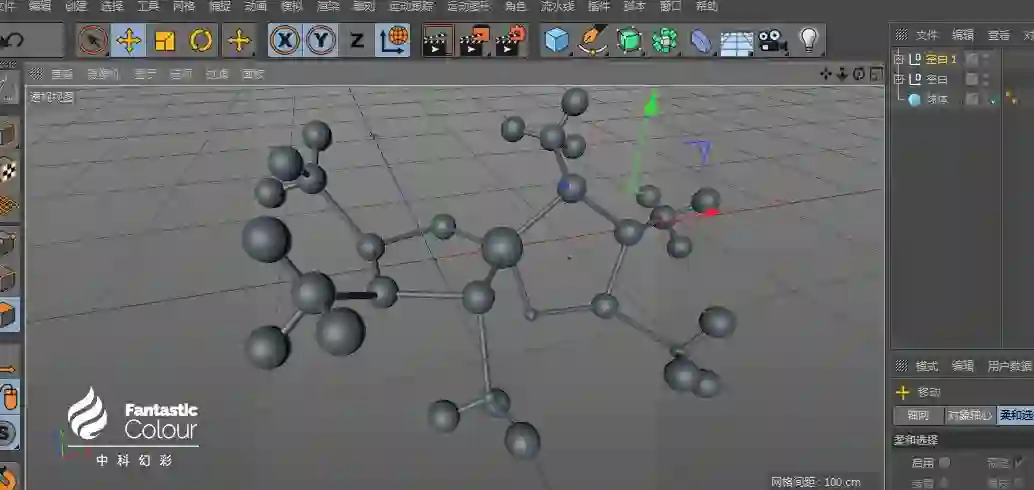

建立半径为10cm的【球体】通过移动方向添加到每一个节点处。如图18、图19所示：

图18

图19

群组（Alt+G）整体对象，复制粘贴出物体进行旋转方向进行拼接。如图20所示：

图20

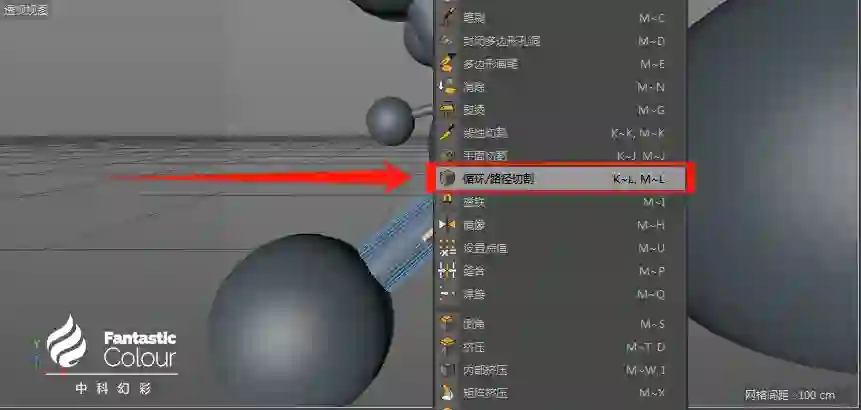

添加【材质】并且将物体分段渲染，选择圆柱鼠标点击右键选择【循环/路径切割】选取圆柱的中点对圆柱进行切割分段。如图21所示：

图21

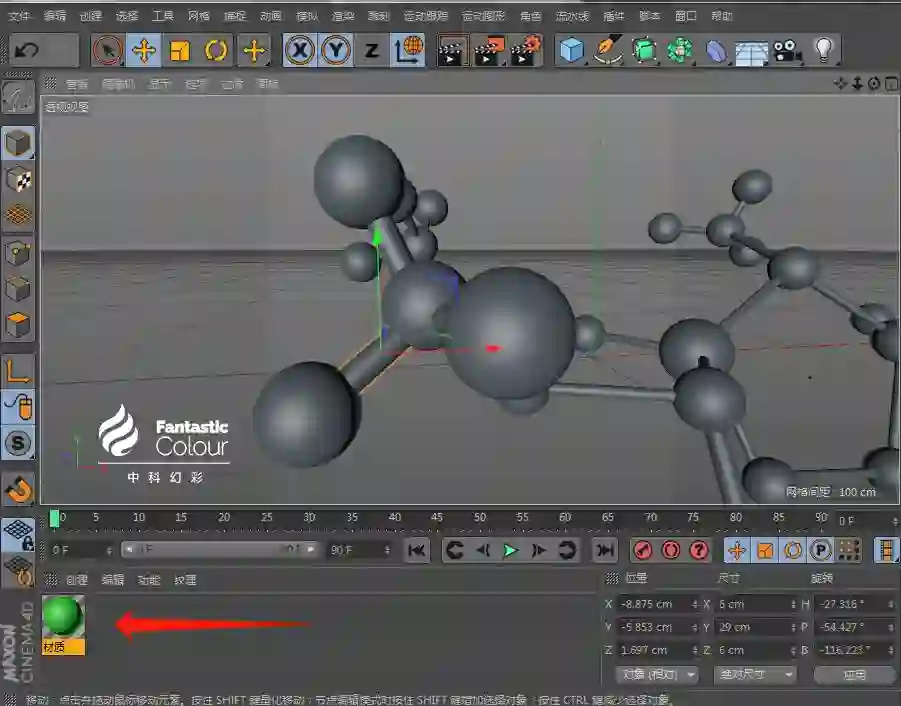

添加材质，鼠标左键双击左下角工具框（会出现一个【材质】工具选择），鼠标左键双击【材质】工具进行材质调整，然后将调整好的材质进行拖拽到添加材质的物体上面进行材质填充。如图22、图23、图24所示：

图22

图23

图24

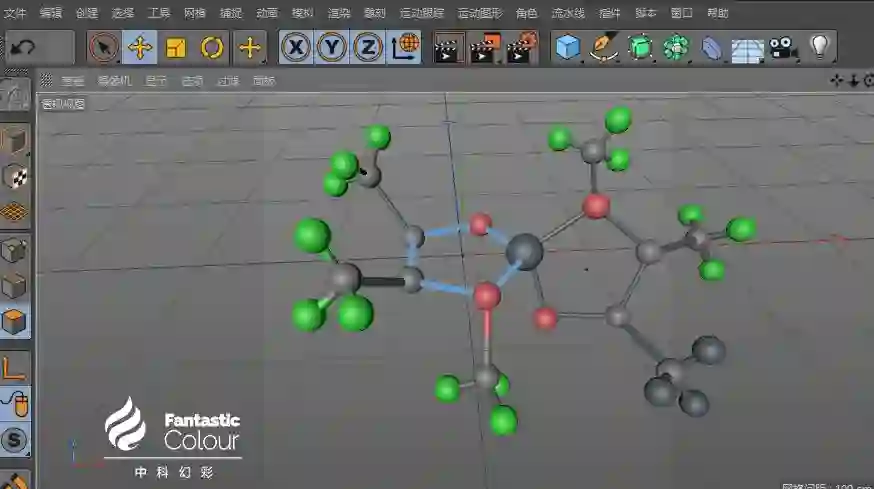

通过上述的方法一一将物体进行材质的添加。如图25所示：

图25

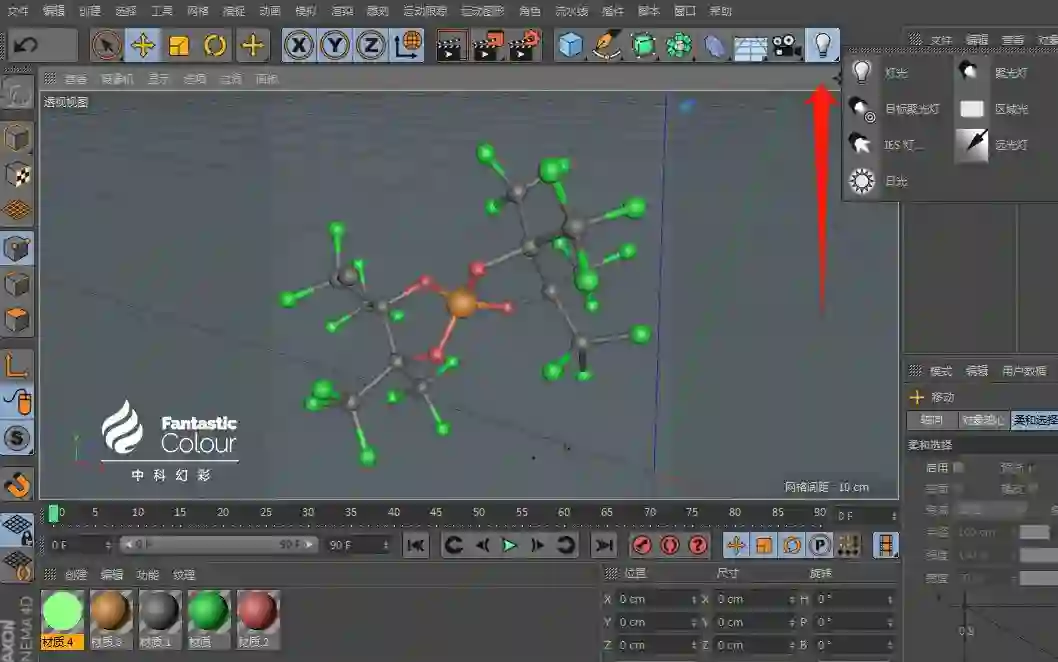

添加【灯光】，鼠标点击上面工具栏最右边的灯泡图标，选择自己想要添加的灯光方式单击进行灯光添加，通过上下拖动查看灯光效果，（通过键盘按键Ctrt+R）进行渲染浏览查看。如图26、图27所示：

图26

图27

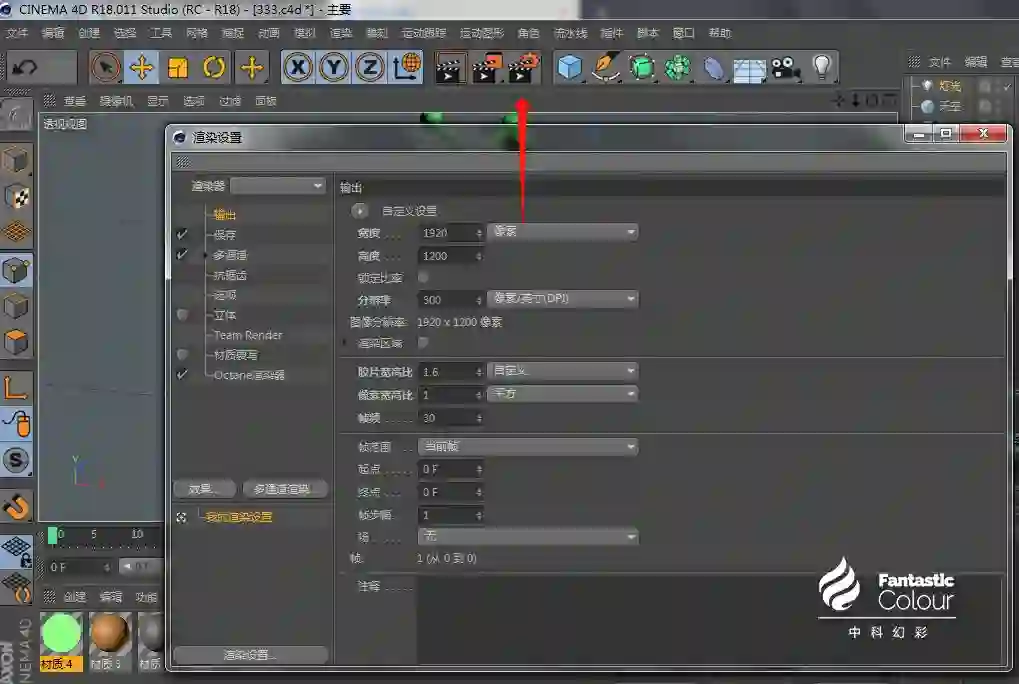

进行【渲染】，鼠标点击【编辑渲染设置】进行渲染调整，将将宽度设置为1920高度设置为1200分辨率设置为300。如图28所示：

图28

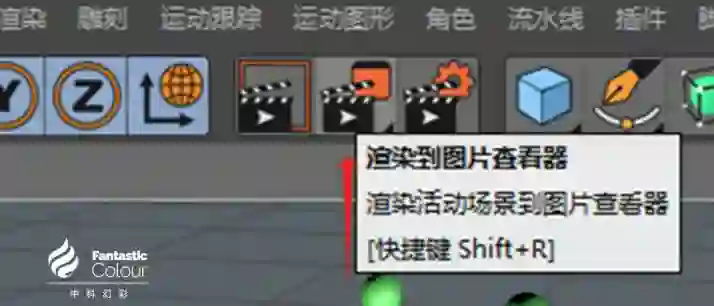

设置完成后鼠标点击【渲染到图片查看器】工具进行渲染操作。如29图、图30所示：

图29

图30

END

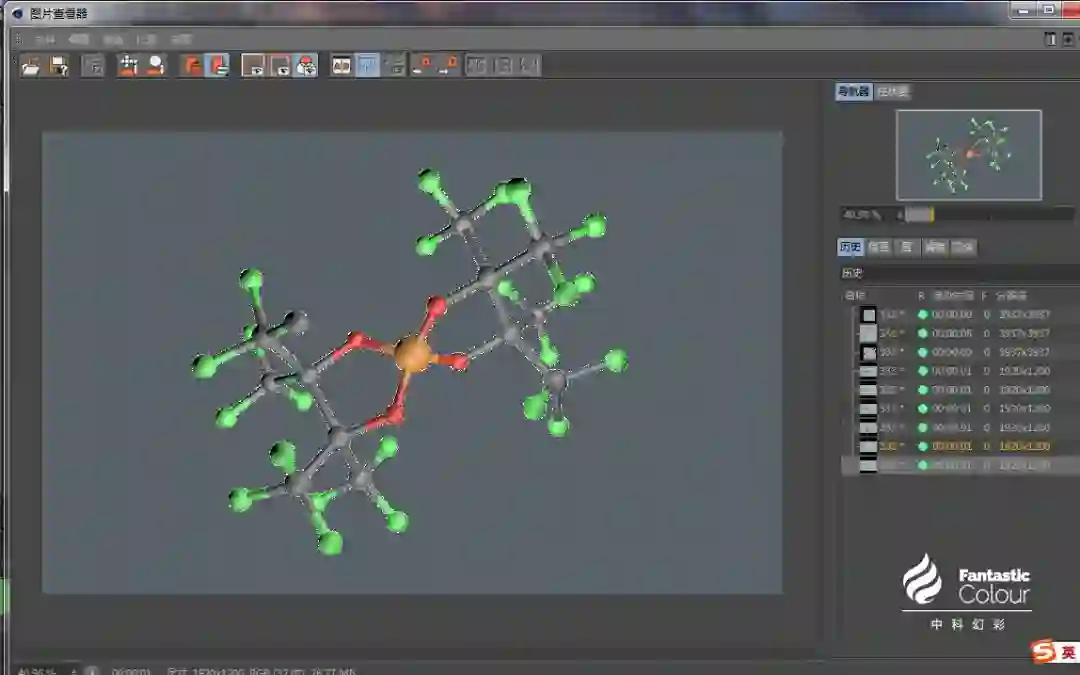

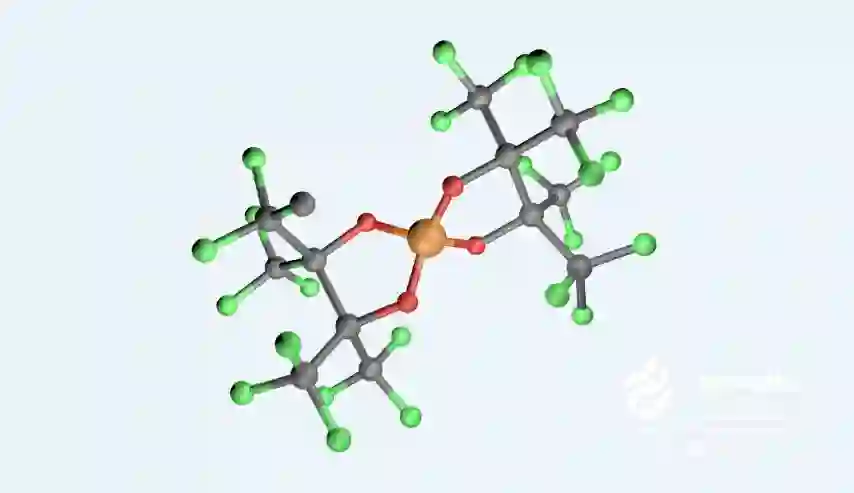

渲染出图，查看渲染后的图片。如图31所示：

图31

接下来我们还会定期推出科研绘图使用技巧分享

后续还有视频版哦！

了解更多科研绘图技巧

系统学习科研论文配图的制作

敬请关注

科研绘图·学术图像专题培训会

👇👇👇

开课四年

我们走过了全国各大城市

举办超过200场科研绘图培训

教授超过3000名学员

如果你是没基础的科研小白，不要担心入门难，因为我们90%以上的学员都是零基础，经验丰富的金牌讲师，手把手带你从入门到精通；

如果你是有基础的老司机，不要担心课程只是蜻蜓点水浮于表面，充实的案例教学模式，带你挖掘更多隐藏技能，游刃有余玩转各种科研绘图软件。

课程内容

“高颜值”论文配图的基本标准

▲国际期刊投稿对图片的标准清单解读：版式、分辨率、格式、色彩模式；

▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；

▲科研论文配图的图像学知识：位图与矢量图的不同适用场合及优劣对比、原始图像获取的注意事项、投稿返修图片问题汇总分析、各种图像格式的适用场合及优劣对比；

▲结合实例，讲解论文配图常见设计误区及标准解决方案；

▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法

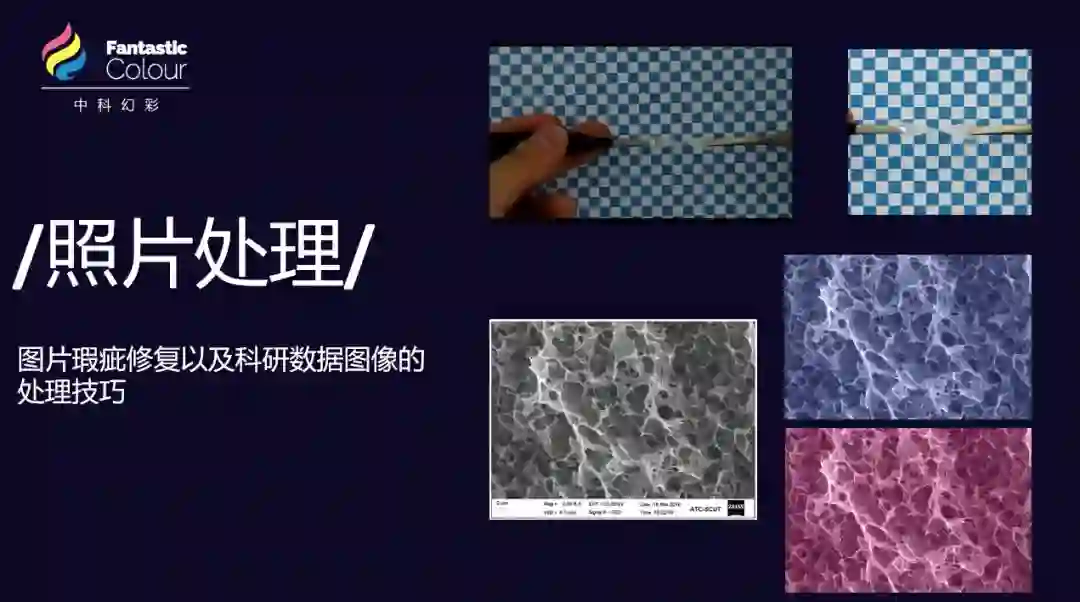

图像数据的美化处理

▲电子显微镜等成像设备的采图原理、及其数据处理差异、采图参数；

▲SCI杂志对图像的尺寸要求、采图原则、后处理注意事项；

▲照片类图像数据的色彩校正深入分析讲解：图像剪裁、颜色匹配、颜色通道合成、明暗对比优化、电镜伪彩上色、黑场白场中性灰场等详解、多图像排版、某些图片数据如何获取原始图等；

▲电镜图的伪彩上色处理，纳米球尺寸/粒径分布测量，光照不均校正/物镜污渍去除，白平衡的规范化调节；

▲图片瑕疵修复及科研论文配图允许范围内的修改方式和操作；

▲图层/蒙版/曲线、调色：曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接、测量、TEM照片上色。

『学习软件：Photoshop』

科研论文TOC&Scheme的设计制作

▲快速制作高质量科研论文插图的基本设计思路与流程，示意图绘制、配色入门、美化图表、论文大图排版、会议展报制作等。学员在老师的带领下练习由简单到复杂的案例，课程结束后学员有能力自己制作Nature等顶刊级别的图表；

▲TOC内容图/Scheme流程图的基本要求，箭头标注的设置制作和使用标准，深入分析并详细解释如何思考布局、设置画布大小、字体与字号的选择、线条粗细、如何科学裁剪图片、如何精准排版、各种标注线和箭头的规范化处理、矢量绘图原理、常见效果及其实现、配色/字体/排版、论文配图要点及如何导出小体积高清图片；

▲AI常规操作及科技绘图常用工具，利用该软件进行数据图的修饰美化、二维图像的设计制作、流程图的排版整合，结合实例详细教授AI绘制科研配图的技巧和要点；

▲文章插图中基本图形的艺术化设计制作，深入剖析高级色彩搭配的要点，两色/三色搭配、主色/辅助色/点缀色、相近色/对比色、论文配色思路，并附赠超值资源包下载。

『学习软件：AI』

Photoshop在科研绘图中的应用

▲结合高档次杂志最新案例进行技术学习，核心技巧如图层/蒙版/曲线、曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接等重点功能；

▲学习高级抠像的常用技巧（并赠送人像美化技法和超值资源素材包下载），根据当场次学员科研背景，详细教授论文配图中常用图形绘制；

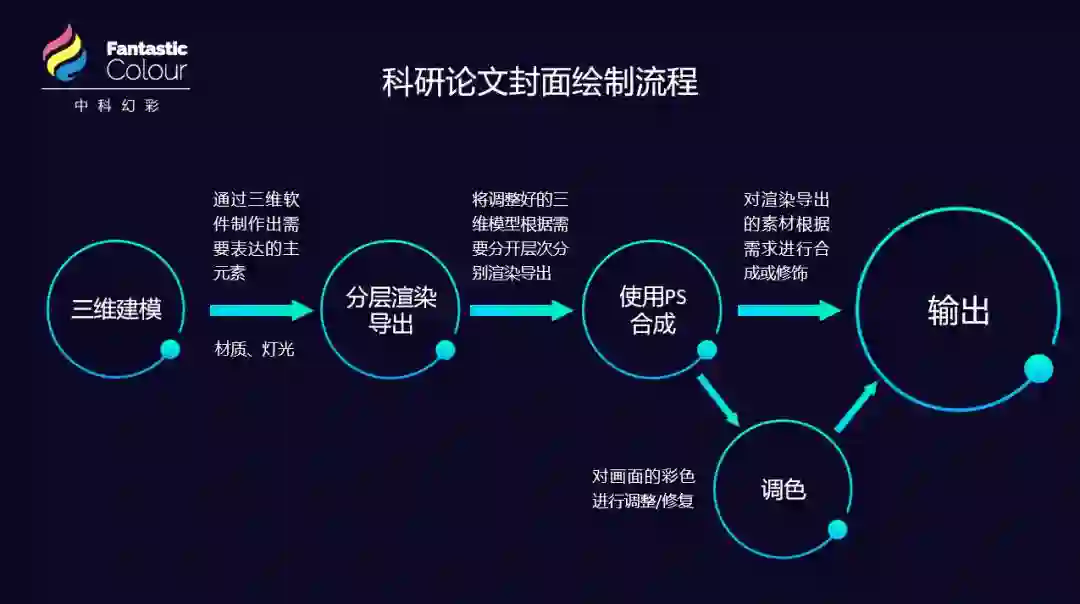

▲利用Photoshop实现艺术化封面/配图的设计，顶级杂志的封面设计技巧和基本思路，如何独立完成一张封面的设计。

『学习软件：Photoshop』

如何让你的配图更立体、更高级

▲三维绘图软件在科研论文配图设计中的重要应用，根据当场次学员科研背景进行特定模型素材的制作学习；

▲通过基础科研模型（如甲烷分子等）熟悉工具栏和基本操作，学习常用功能的快捷操作，常用工具的调用：快速创建准确分子模型晶格工具，创建任意弯曲的形状路径变形绑定工具，快速创建规律排列的晶体模型阵列工具，一次性创建大量相同模型散布工具，制作多孔模型布尔工具，自由形式工具绘制细胞表面的凹凸，软选择工具制作材料表面的鼓包等，学习使用Vray渲染器渲染模型和修改材质让图像更加立体生动。

『学习软件：3ds Max/C4D』

各种软件的综合运用

▲结合国际顶级SCI期刊杂志封面及配图进行实战训练，从设计思路的整理、模型的设计制作和图片内容的排版制作进行深度解析，手把手带领学员从零开始设计制作，综合运用包括Chem Office、Origin等科研作图软件以及Ps、AI、3ds Max/C4D等专业绘图软件的各种优势功能，教授PPT软件的高阶使用技巧，包括如何利用PPT制作技术路线图，反应机制图，基本几何图形如矩形/圆形/线条/多边形/箭头等，并使用填充，渐变，阴影等效果；

▲随课赠送原版科研绘图素材包以供学员课后投稿使用，掌握绘制常用图像处理/示意图，轻松应付日常应用场景，并具备以后自我提升的方法能力。

『学习软件：Chem Office、Origin、PPT、3ds Max/C4D』

课程目标

✔熟练使用国际通用的论文配图制作软件Photoshop、Illustrator、3ds Max及其他图表制作软件；

✔配合制作出符合国际规范的、可投稿至世界任何国际期刊的高质量论文配图；

✔掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；

✔科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法；

✔毕业答辩、成果汇报、项目申请书撰写、著作编纂等工作中，需要高质量图片均可轻松应对。

✔不犯错图像错误；

✔提升日常图像处理效率、准确度；

✔具备部分高级图像分析能力。

案例展示

课程福利

报名后可无限次参加中科幻彩科研绘图同类课程，并随课赠送科研绘图工具书、必备软件下载安装和常用绘图素材包，课后学员交流群持续讨论学习/专业讲师答疑指导。

必备科研绘图软件及素材包下载安装

根据课程安排赠送教材

课程结束颁发科研绘图技能培训结业证书

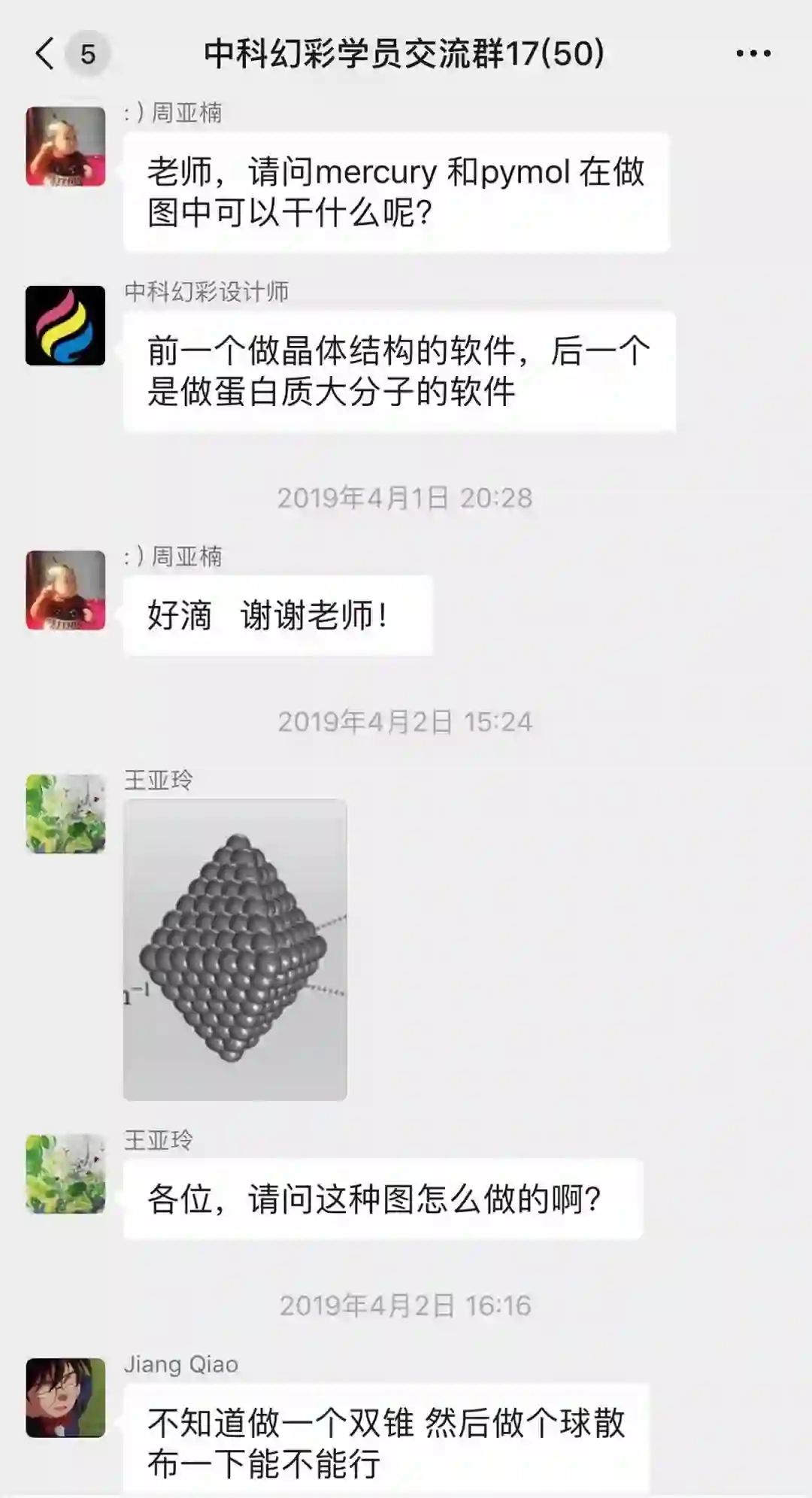

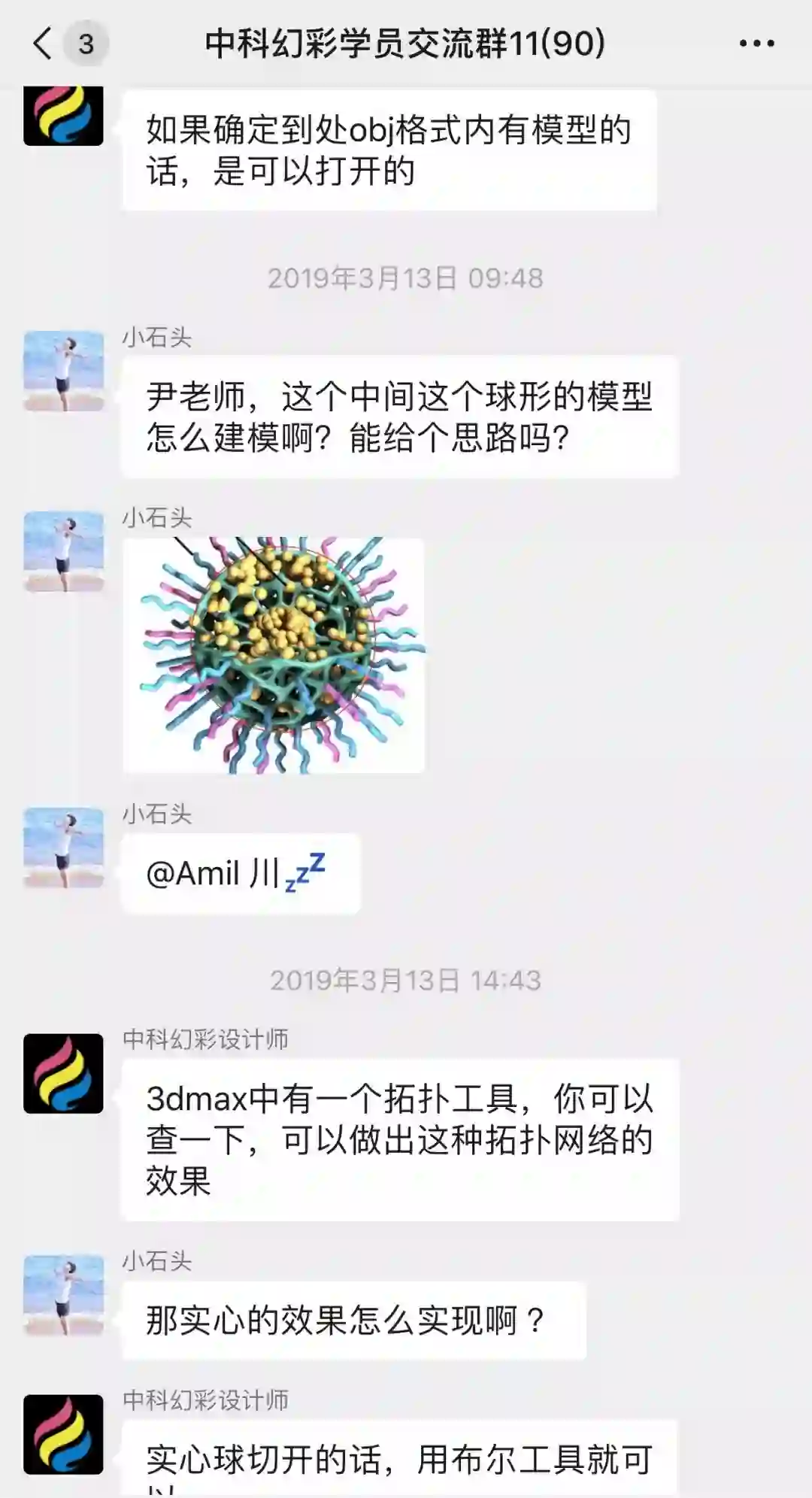

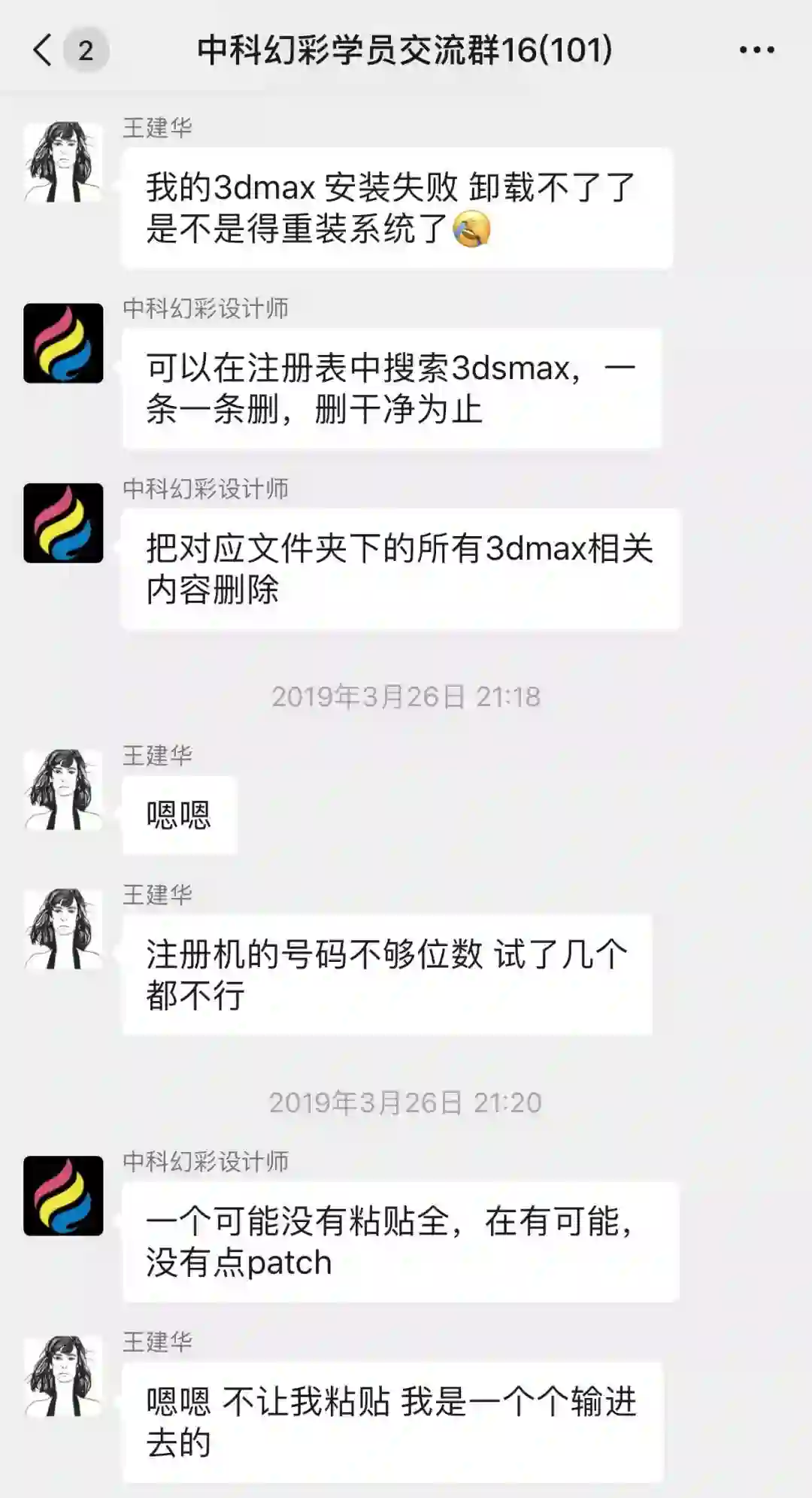

学员群课后交流讲师随时解答

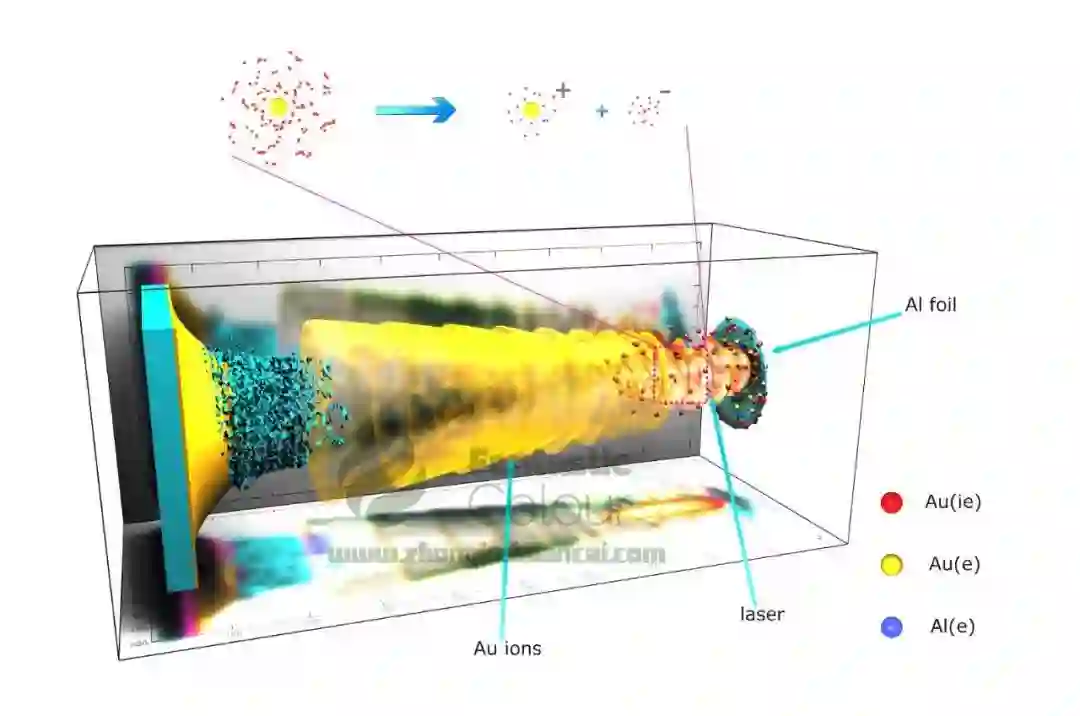

学员作品

课程特色

★特色一：无论是3ds Max、Photoshop还是AI都不是专为科研人员而开发。我们课程将从科研实例出发，帮助学员掌握各种技巧和套路，轻松玩转绘图软件。

★特色二：讲师总结五千余幅科研配图设计经验，带领学员快速入门科研绘图，从设计思路到建模组装、图片渲染，掌握科研中常见模型的绘制方法和图片美化的能力。

★特色三：将化学、物理、生物、材料等领域中典型模型作为实战案例，同时根据学员专业背景进行素材整理，量身定制课程内容，将学以致用发挥到极致。

★特色四：建立专属学员微信群，课前专业助教协助安装软件下载素材包，课后讲师长期群内随时答疑，不定期推送绘图技能提升小视频，帮助学员轻松应对科研绘图中的常见难题。

★特色五：我们承诺：学员一次报名，终身免费复学。无需担忧学不会、学不精，只要你愿意学，幻彩保证奉陪到底。

报名方式

时间地点：

2019年4月27-28日北京·中科院地理所

2019年4月27-28日成都·中科院成都分院

2019年5月4-5日天津·天津大学

2019年5月11-12日上海·上海科技大学

2019年5月18-19日北京·中科院过程所

2019年5月25-26日广州·暨南大学

注册费用：

原价：2990元/人

团报价：2790元/人（3人及以上）

报名咨询：18560061984（微信同号）

备注：如有专场培训需求，可安排讲师赴贵单位开展专场培训，专场培训价格更优，详询请加课程助理微信：wuruixue2910

提供正规发票（包括会议注册表、邀请函等报销材料）、费用包含两日午餐，住宿及其他费用自理。

扫描二维码在线填写报名表，工作人员会在收到报名信息的第一时间电话联系确认相关信息。

缴费方式：

▷ 银行转账汇款

开户行：北京银行中关村海淀园支行

收款单位：北京中科幻彩动漫科技有限公司

银行账号：20000030083400006498686

备注：姓名+单位+场次

▷ 支付宝转账

企业支付宝账户：zhongkehuancai@126.com

请核对户名：北京中科幻彩动漫科技有限公司

▷ 现场刷卡/现金

培训当天可刷公务卡或现金或微信支付，请扫码填写报名信息以便我们提前为您准备发票等报销手续。

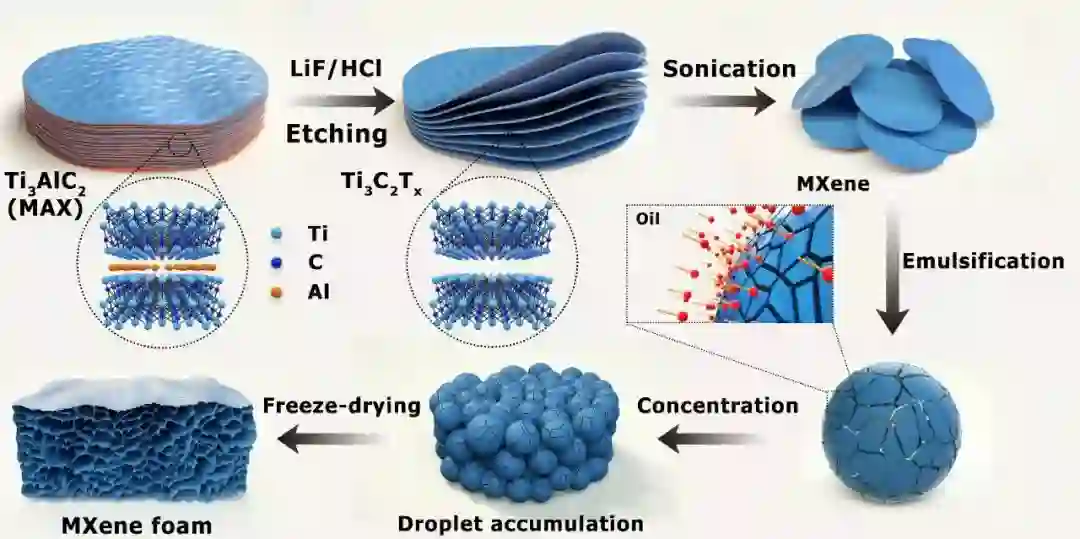

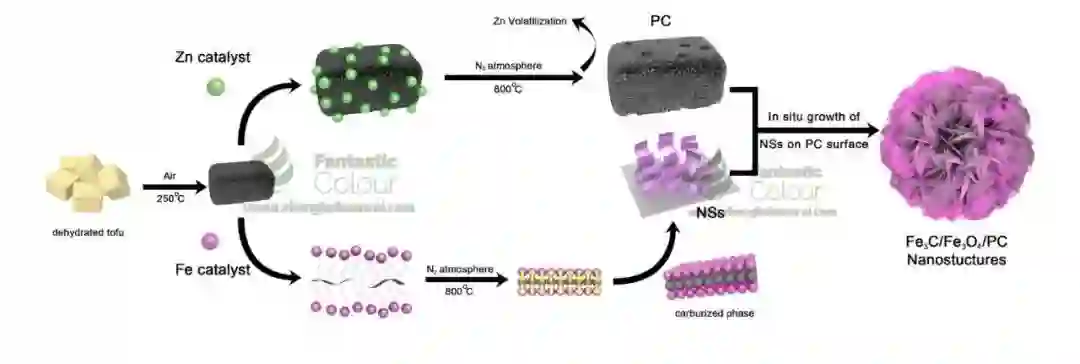

往期佳作
