iPhone X拆解报告：双层主板+双单元电池

知名拆解团队 iFixit 给大家带来了 iPhone X 手机的完全拆解报告。

iPhone X 是苹果发布的第一款 OLED iPhone 机型，这款手机已经于今日正式进入市场，目前已经有不少锋友晒出了 iPhone X 开箱照片。今天下午，知名拆解团队 iFixit 给大家带来了 iPhone X 手机的完全拆解报告，一起来看看吧！本文所有图片及内容威锋网均获得 iFixit 授权。

1.

我们首先来回顾一下 iPhone X 的主要配置参数：

- A11 + M11 运动协处理器的苹果新一代仿生芯片
- 64GB 或 256 GB 板载存储
- 5.8 英寸 OLED 多点触控 Super Retina HD 显示屏，2436×1125像素（458 ppi）
- f / 1.8 和 f / 2.8 光圈的双 1200 万像素广角及长焦摄像头，光学防抖，支持人像光效
- 700 万像素 TrueDepth 摄像头，f / 2.2光圈，1080p高清录制功能，支持 Face ID
- 支持快速充电和 Qi 无线充电
- 802.11 a/b/g/n/ac Wi-Fi；NFC；蓝牙5.0；MIMO

2.

iPhone 在过去的 10 年里走了很长的路，在经历 iPhone 6、iPhone 6s 和 iPhone 7 这三个造型基本一样的系列之后，苹果终于在 iPhone X 上使用了新的设计。

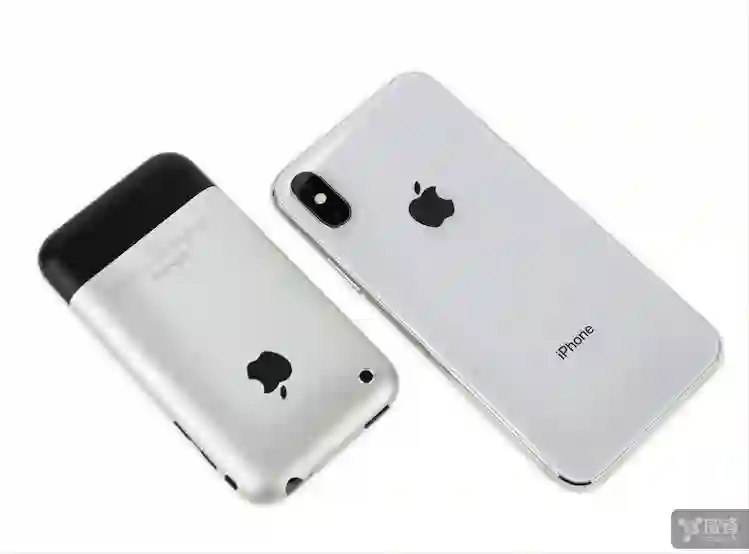

iFixit 认为，iPhone X 看上去有点像初代 iPhone，当然，除了凸起的摄像头、闪亮的不锈钢边框、玻璃背面板和 Lightning 接口。

跟早些时候上市的 iPhone 8 一样，iPhone X 的背面也去除了难看的监管、环保标志。

3.

在拆解之前，先用 X 光看看 iPhone X 的内部结构。iPhone X 跟之前的 iPhone 机型都不一样，它拥有两块电池，苹果第一次在 iPhone 上使用这样的构造。

iPhone X 有一个非常小的逻辑主板，从焊点的重叠来看，它有两层。为了给前置传感器腾出空间，扬声器被移动了不少。

此外，Taptic Engine 和下方扬声器之间有一个神秘的芯片，我们接下来看看它到底是什么。

4.

底部的螺丝钉看起来更像是大头针，因为有一部分是没有螺纹的。

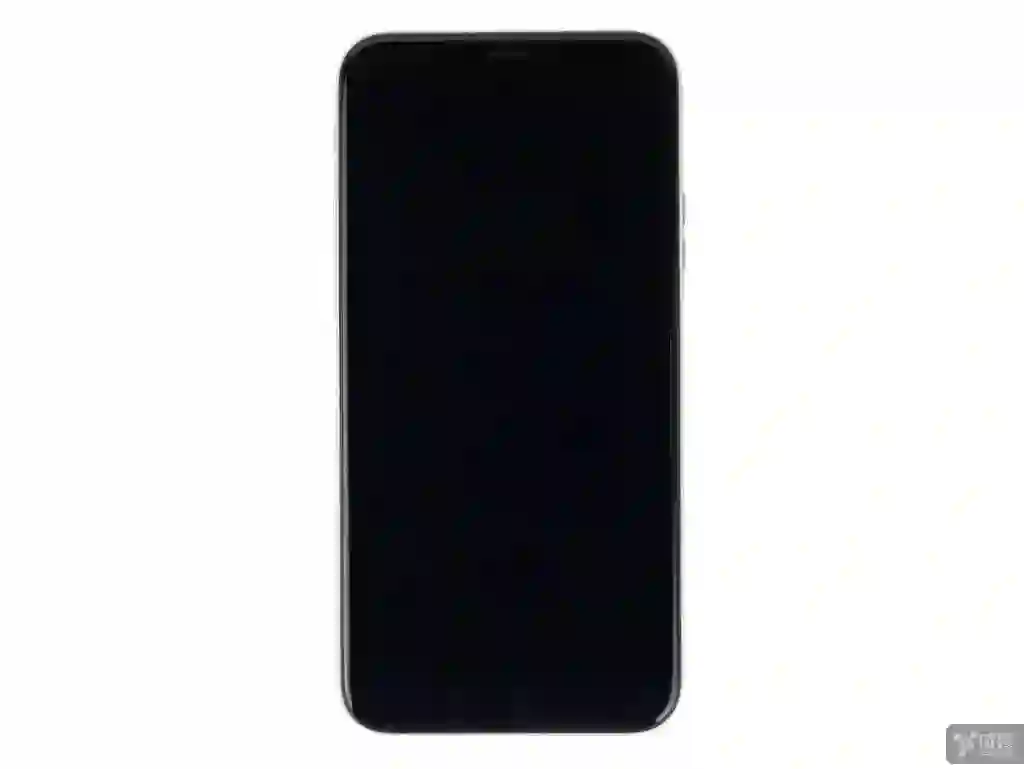

螺丝钉拧下来之后，轻松卸下屏幕面板。

5.

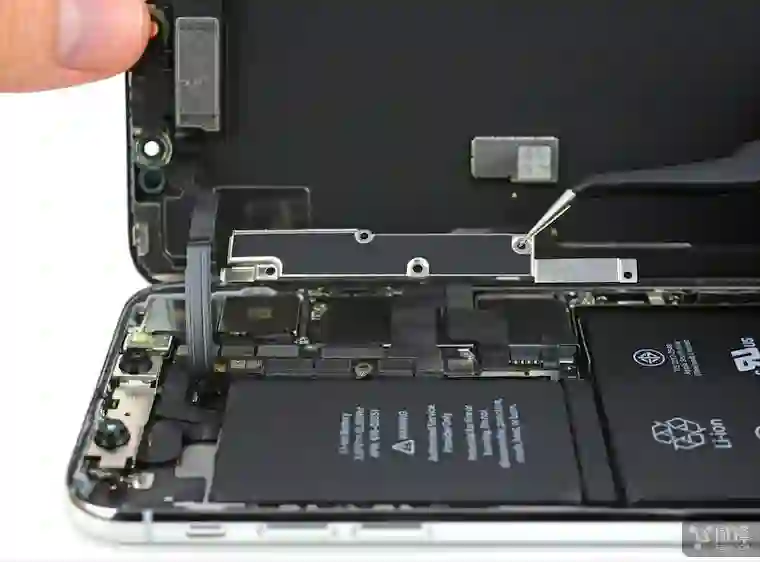

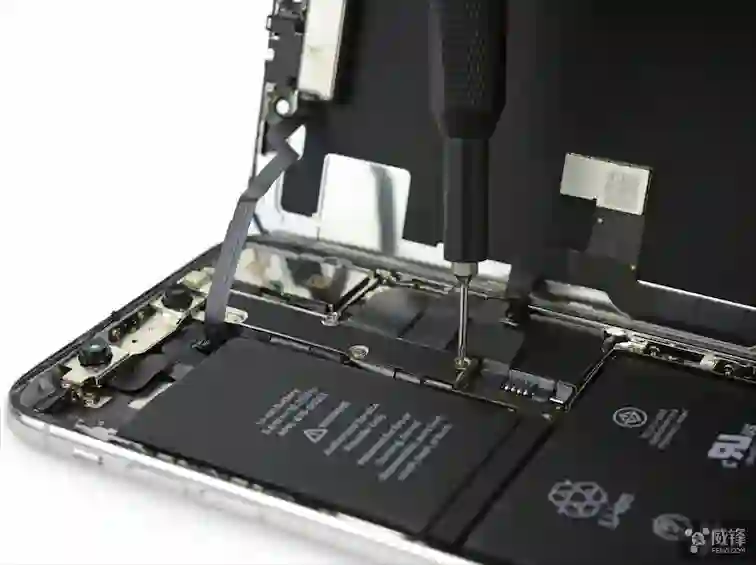

打开屏幕之外，我们可以看到每一个逻辑板连接器，密度比之前的机型都要高。

拧下线缆连接固定的螺丝，小心分离屏幕面板和机身。

6.

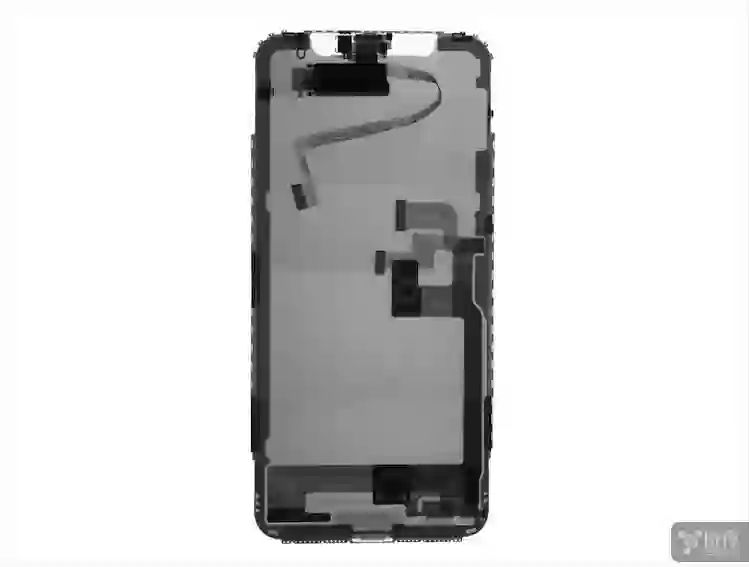

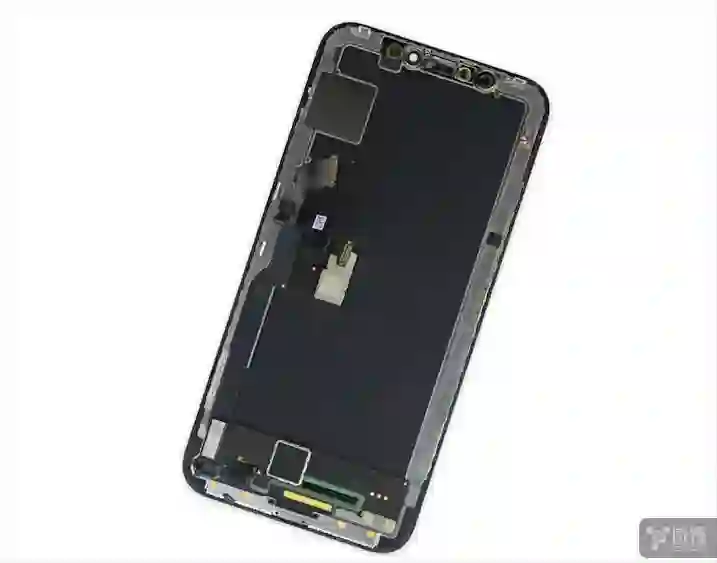

X 光扫描发现，一个神秘芯片被安装在显示屏幕上。

上图再一次证实了之前 X 光扫描时看到的布局：双电池和较小的逻辑板

7.

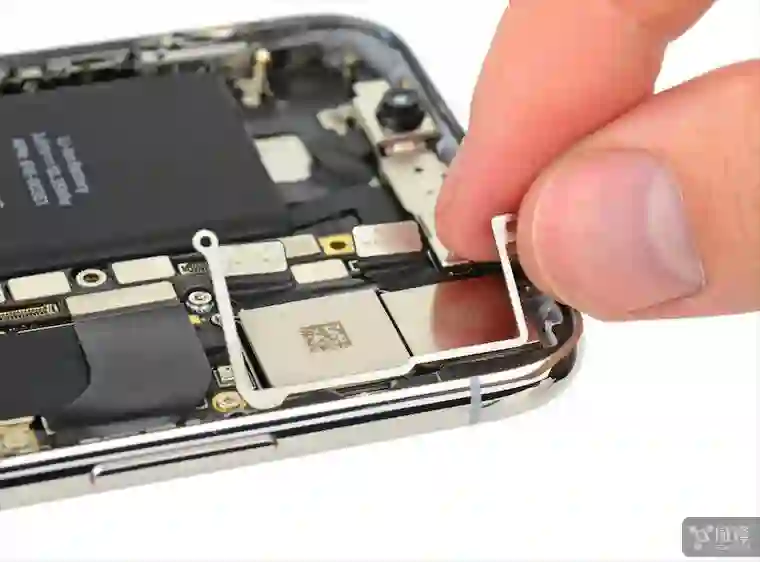

双后置摄像头拥有一个相当结实的支架，看起来苹果为这些精密的部件提供了侧气囊式的支撑。

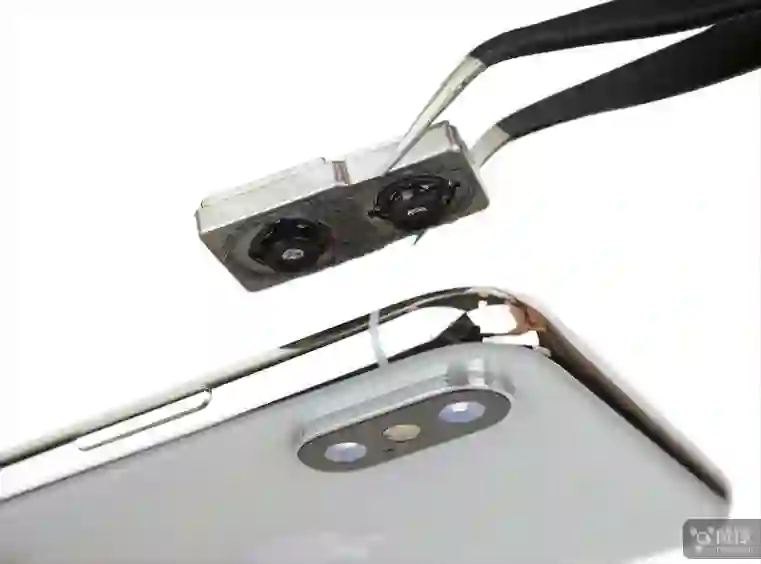

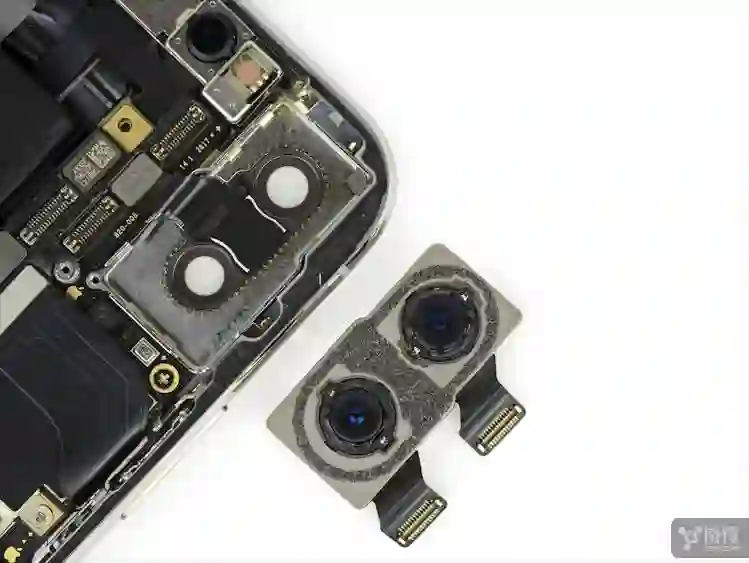

将双后置摄像头拆卸下来。摄像头另外用一些泡沫粘合剂固定在后壳上，以防止碰撞。 在使用人像模式和类似的功能时确实需要把摄像头固定着。

8.

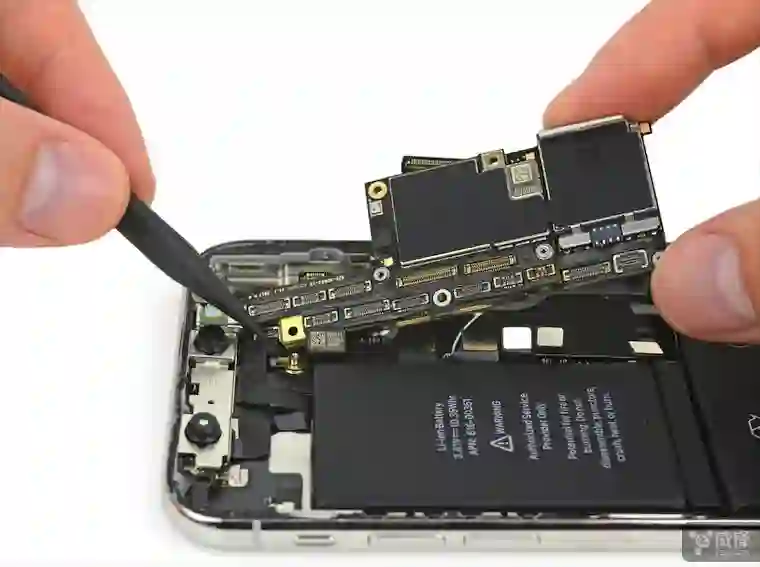

将最密集的逻辑主板解放出来，其空间设计紧凑，连接器和元件的密度是前所未有的。

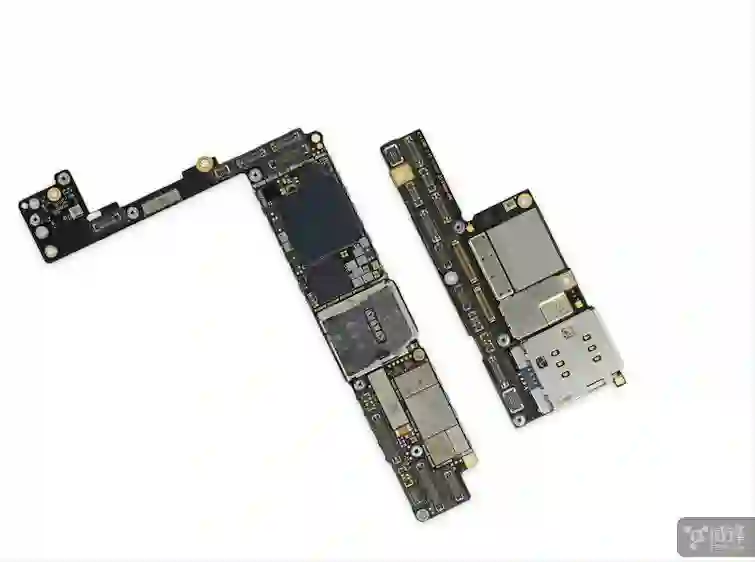

iPhone X 主板的尺寸大约是 iPhone 8 Plus 主板的 70%，从而为电池腾出了更多的空间。

9.

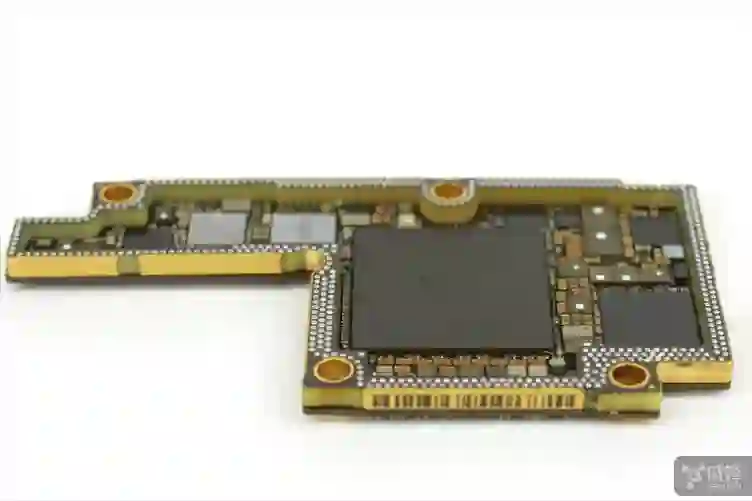

为了在尺寸有限的主板上投入更多的技术，苹果将主板折成了两半，两个部分是焊接在一起的，需要将它们分离开来。（这是我们首次在 iPhone 上看到双层板）

iFixit 将两层主板分离之后发现，iPhone X 主板总面积是 iPhone 8 Plus 主板区域面积的 135%。

10.

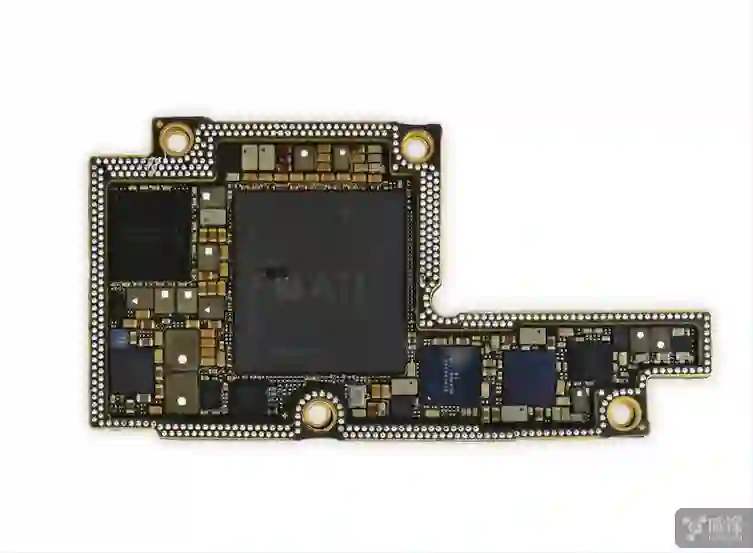

iPhone X 主板的第一部分

● 红色：苹果 APL1W72 A11 仿生 SoC SK 海力士 H9HKNNNDBMAUUR 3GB LPDDR4 RAM
● 橙色：苹果 338S00341-B1 芯片
● 黄色：TI 78AVZ81
● 绿色：NXP 1612A1
● 浅蓝：苹果 338S00248 音频编解码器
● 蓝色：STB600B0
● 粉色：苹果 338S00306 电源管理 IC

11.

主板的第二部分

● 红色：苹果 USI 170821 339S00397 Wi-Fi/蓝牙模块
● 橙色：高通 WTR5975 gigabit LTE 收发器
● 黄色：高通 MDM9655 骁龙 X16 LTE 调制解调器和 PMD9655 PMIC
● 绿色：Skyworks 78140-22 功率放大器，SKY77366-17 功率放大器，S770 6662, 3760 5418 1736
● 浅蓝：Broadcom BCM15951 触摸控制器
● 蓝色：NXP 80V18 PN80V NFC 控制器模块
● 粉色：Broadcom AFEM-8072，MMMB 功率放大器模块

12.

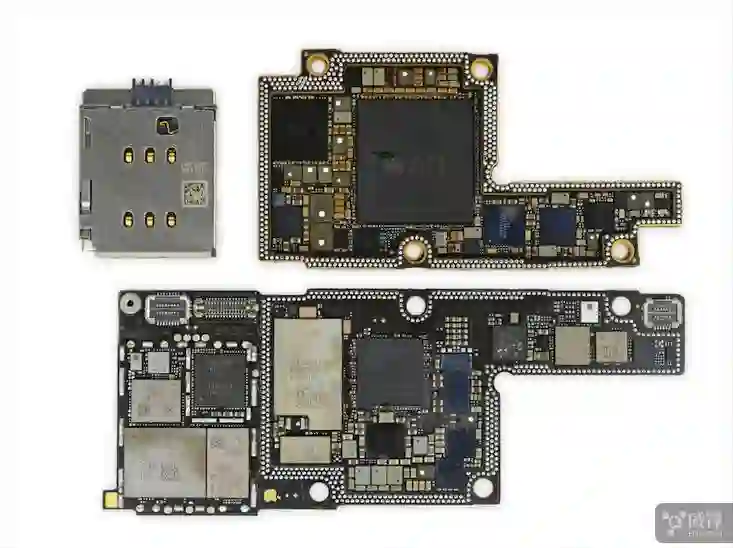

两部分主板的另一面
● 红色：东芝 TSB3234X68354TWNA1 64GB 闪存
● 橙色：苹果/凌云逻辑 338S00296 音频放大器

13.

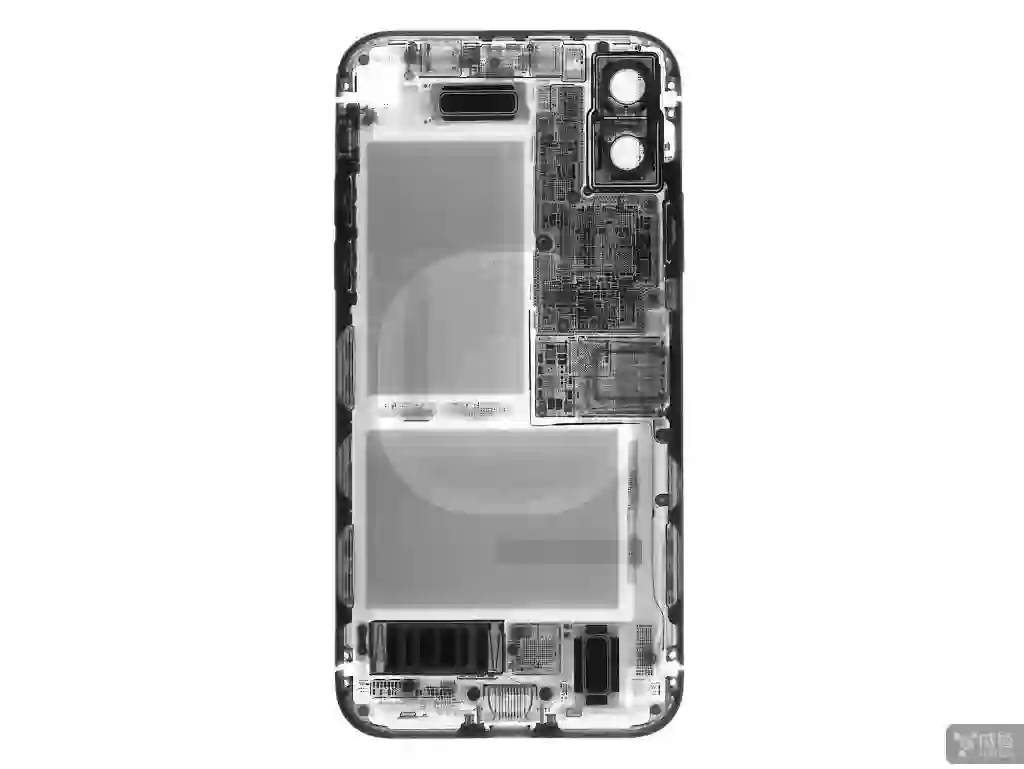

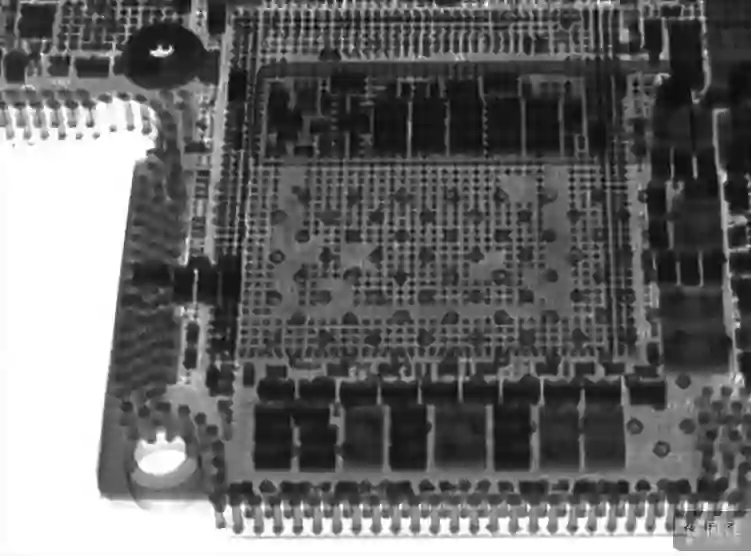

通过 X 光扫描来了解主板的 3D 结构。

14.

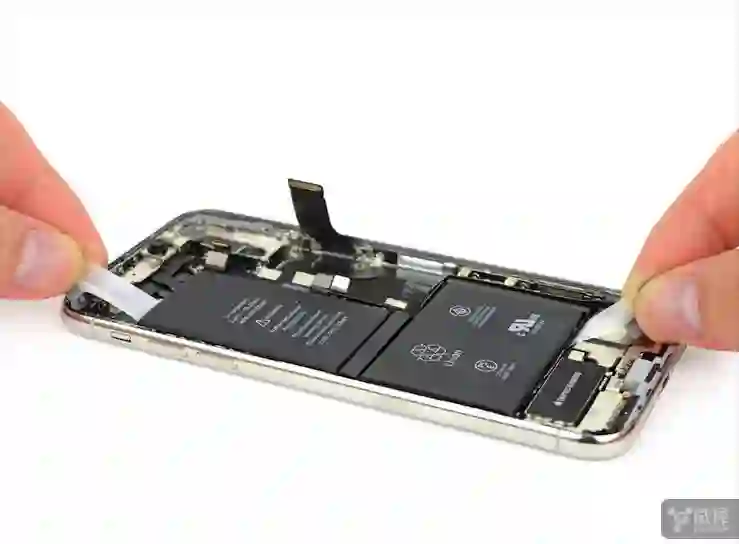

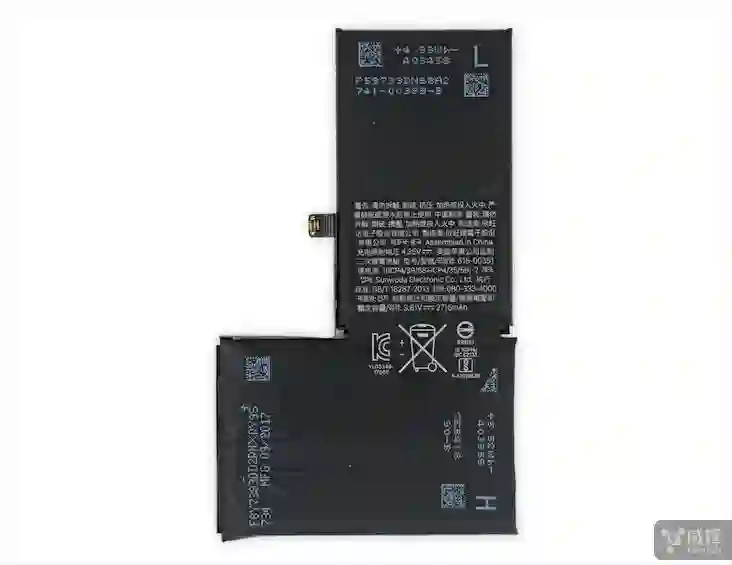

拆卸电池，iPhone X 的电池并不是双电池，而是采用双单元设计，能更有效利用空间。

iPhone X 电池额定 3.81V，容量 2716mAh，功率 10.35Wh。作为对比，iPhone 8 Plus 为 10.28Wh；三星 Galaxy Note 8 为 12.71Wh

15.

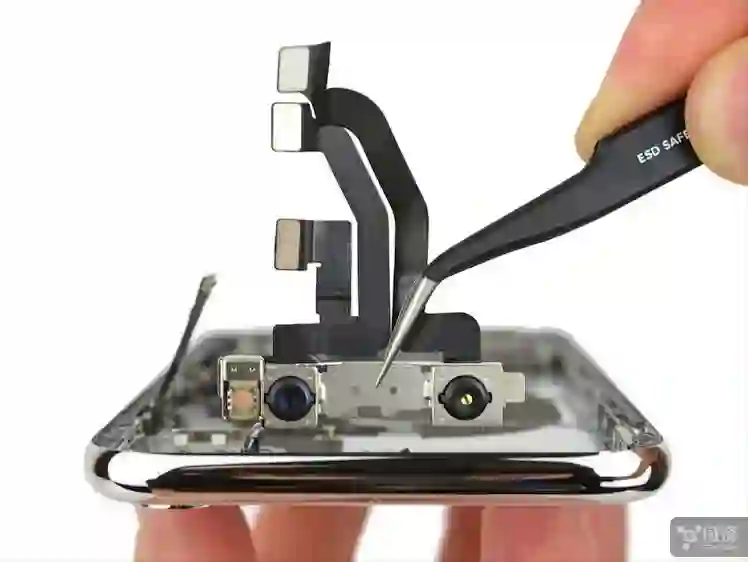

接下来我们将注意力转向 iPhone X 的顶部，找到备受期待的 TrueDepth 相机系统。

第一步，嵌入显示屏上的泛光照明器用红外线照亮你的脸。

接下来，红色标记的前置摄像头证实人脸的存在。

然后，最右侧的红外点投影仪（橙色部分）在你的脸上投射网格点来创建 3D 地图。

最后，左侧的红外摄像头读取 3D 地图，并将数据发送给手机。

16.

iPhone X 外壳中的剩余部分。

底部的扬声器，周围还有防水胶粘剂。

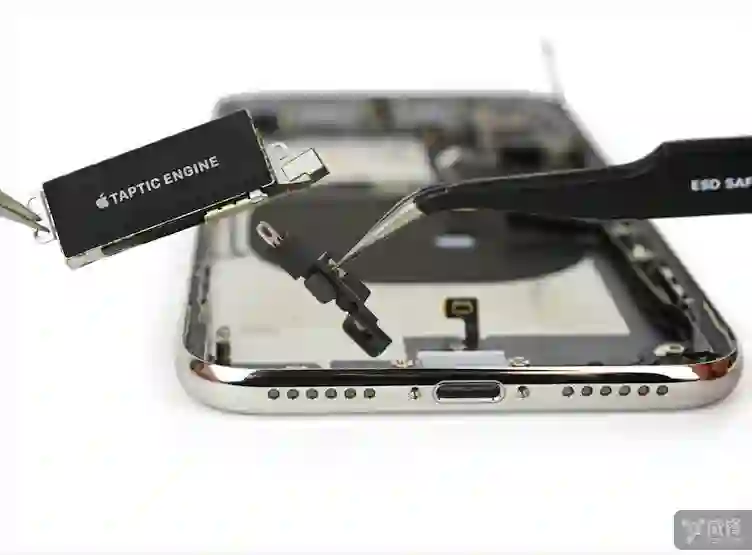

当然，还有 Taptic Engine。

17.

iPhone X 的 Lightning 接口更加耐用，它有一个更宽的支架，通过螺丝固定在框架的侧壁上。

18.

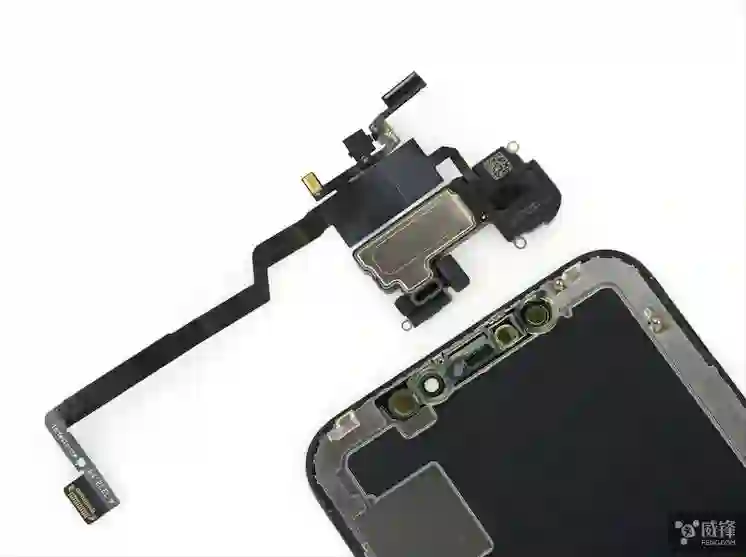

再看看 iPhone X 的显示屏，首先是听筒扬声器。

将组件拆卸下来之后，我们可以看到扬声器、麦克风、环境光传感器、泛光照明器和近距离传感器。

最后就剩下一块裸露的显示屏幕。

　19.

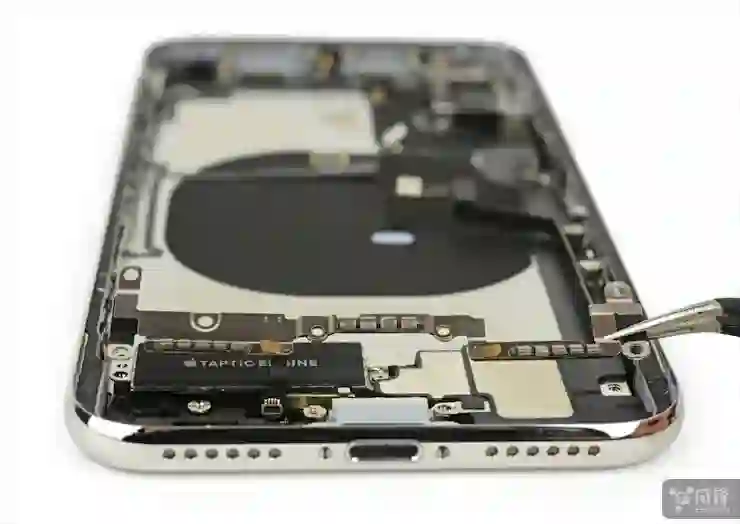

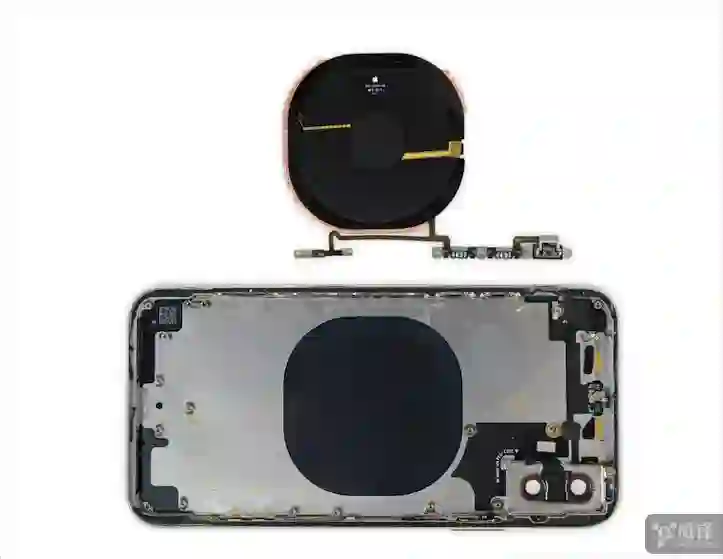

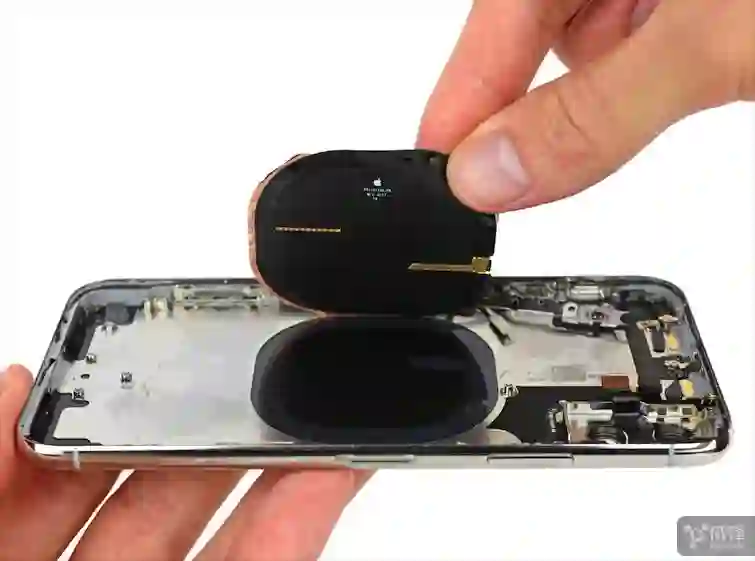

在光秃秃的金属外壳上，我们看到了另一个熟悉的部分：无线充电线圈。

当然，还有音量按键、铃声/静音开关和一个未知的传感器支架。

20.

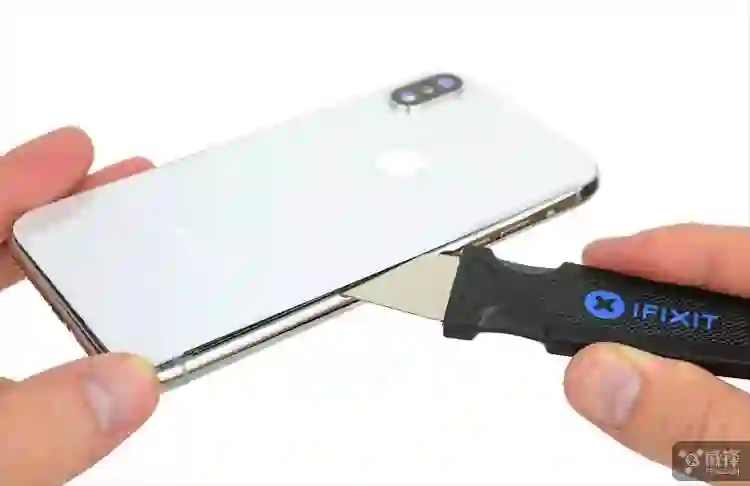

跟 iPhone 8 系列一样，iPhone X 的玻璃背面板也非常难剥离，苹果使用了大量的胶水来粘合。

21.

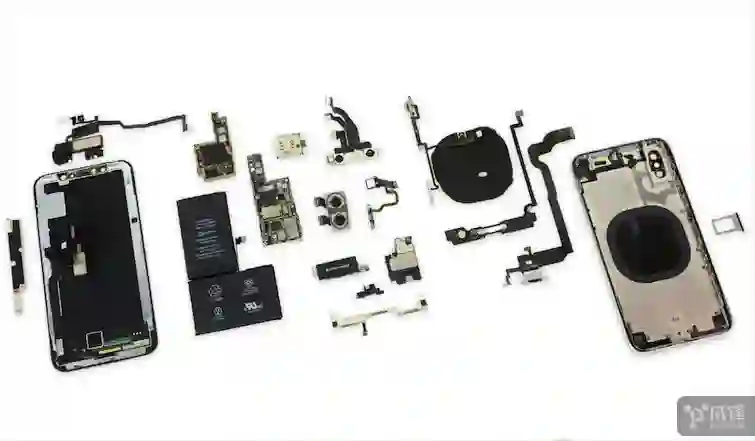

这就是 iPhone X 组件的全家福。

总结

最终，iFixit 给出的 iPhone X 可修复性得分为 6 分（满分 10 分）。

- iPhone X 屏幕和电池容易维修替换；

- 破裂的显示器可以被替换，不需要移除 Face ID 组件；

- 使用螺丝钉比大量使用胶水要容易拆很多，但需要使用拆苹果产品专用的梅花型螺丝刀和 Y 字螺丝刀，外加一把普通的螺丝起子。

- 防水措施使得部分维修变得更复杂，但不太可能造成难以修复的水损坏；

- 电缆较繁琐，将互不相干的组件连接在一起，替换起来很麻烦，且成本较高；

- 前后的玻璃面板导致跌落损坏的可能性增加一倍，如果玻璃面板破碎，更换时需要移除所有部件，更换整个底盘。
