今天，人类第一张黑洞图像被拍出来了。我也来回顾下黑洞背后的成像原理

本文很多资料来自我老板的课程：图像处理中的数学方法 和ted talk：https://www.ted.com/talks/katie_bouman_what_does_a_black_hole_look_like?language=en

[演讲者是mit csail phd今年开始在caltech任教]

图像处理经常被处理成反问题，什么是反问题

考虑正问题  ,  是观测噪声，反问题就是在有了观测  的条件下怎么获得真实图片u

如果A是一个恒同算子，反问题就是去燥

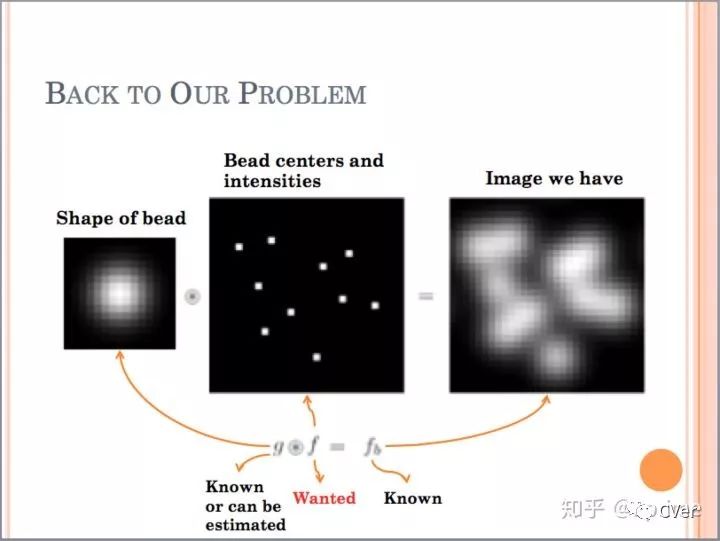

如果A是一个模糊，反问题就是去模糊

如果A是一个CT，反问题就是CT恢复

在将算法之前说一下这个问题意义，打个比方你要做核磁共振，你要绑在床上听着快一个小时噪声，那么你就希望  这个算法进行sample 次数变少，那么如果我算法更厉害，你mri时间会越少。

有人说，这个问题简单  就好了，那么如果A不可逆呢？

你说这个也简单，最小二乘啊  ，那么你就是没有考虑到 －－观测噪声

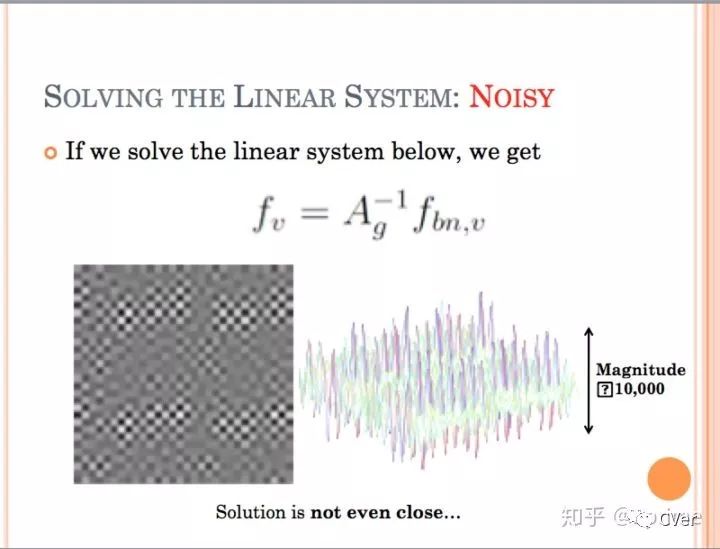

考虑一个去模糊问题，如果有噪声，直接求逆结果会是怎么样的呢？

噪声在求逆的时候无数倍的被放大了，产生了棋盘一样的artifact

那么怎么解决问题呢？加入正则项！

这里的R的作用时

－ 如果u不是“图片”，那么R值大一点

－ 如果u像一张图片，R的值小一点

数学家就花了很久来构造R，第一个成功的是total variation，定义为

发明这个算法的stan osher教授也获得了应用数学最高奖 gauss 奖 math.ucla.edu/news/prof

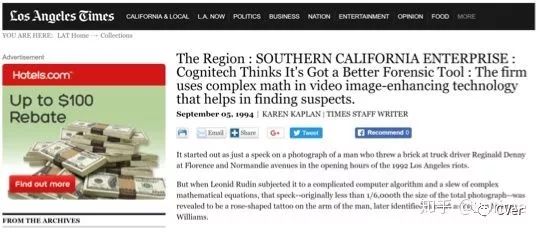

当年这个算法也帮助LA破获了一起杀人案

那么我来介绍这次的算法

对于simulate数据

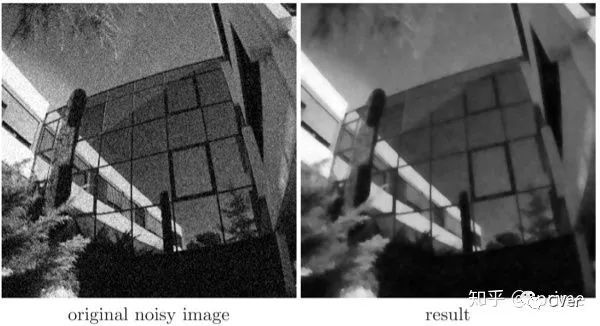

用了total variation的效果是

参考 project page：VLBI Reconstruction Dataset

为什么呢，为了达到这个分辨尺度，根据测不准原理，他们需要整个地球半径的天文望远镜。但是事实上我们造不出来这么大的望远镜，只能用九个观测站点的数据来做。这是一个高度不适定的反问题，那么需要更好的正则项。

设计正则项他们用到的想法是 学习

From Learning Models of Natural Image Patches to Whole Image Restoration

https://people.csail.mit.edu/danielzoran/EPLLICCVCameraReady.pdf

他们用高斯混合模型对图片patch进行建模，学习出图片patch的distribution作为上面问题的正则项。

ted talk里面还将到他们用了多个数据集去学习，用日常图片，宇宙照片，望远镜数据。。学习出来了很多个正则项，发现恢复出来的图片都是这样的图片。

＝＝＝

更加深刻一点

其实这种做法和传统的sparse coding有很大的类似

G. Yu, G. Sapiro, and S. Mallat, Solving inverse problems with piecewise linear estimators:

From Gaussian mixture models to structured sparsity, IEEE Transactions on Image Processing,

21 (2012), pp. 2481–2499. https://ieeexplore.ieee.org/document/6104390/

好处可能是1.可以用到外部干净数据

2。非凸优化的局部最小值更少

Wipf David, Rao B D, Nagarajan S. Latent variable Bayesian models for promoting sparsity[J]. IEEE Transactions on Information Theory, 2011, 57(9): 6236-6255.

但是上面的分析都是单个gaussian的建模

据我所知用高斯混合模型来建模的理论分析到现在都很难。

＝＝＝＝＝＝＝

顺便 这个小姐姐的研究都很有意思

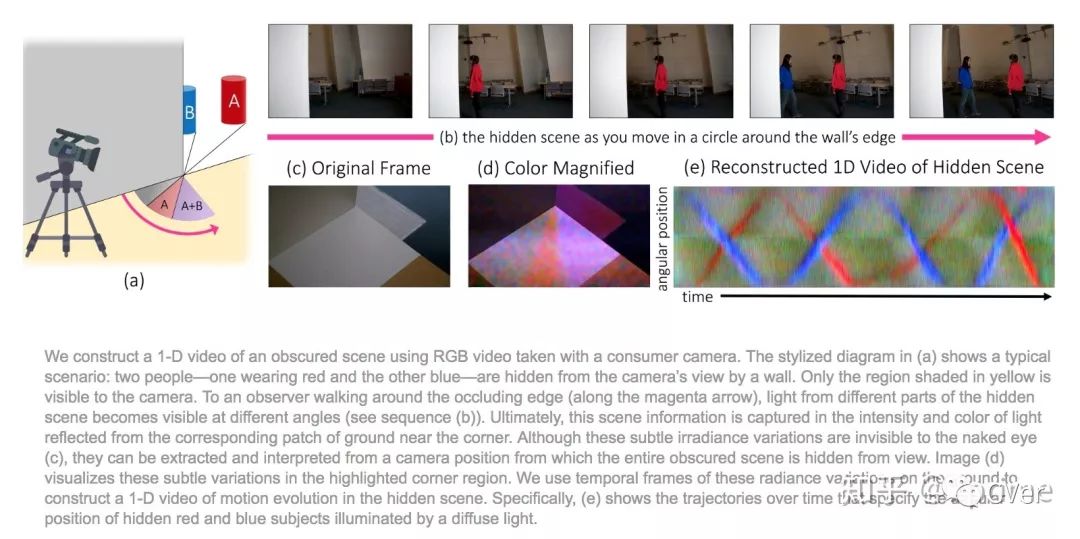

最有名的可能是这个根据墙后的照相机判断墙后有没有人

http://people.csail.mit.edu/klbouman/cornercameras.html
