Acta Mater. 上海交大董杰团队镁合金领域获重要进展

点击上方「材料科学与工程」快速关注

材料类综合、全面、专业的微信平台

近日，上海交通大学轻合金精密成型国家工程研究中心董杰教授课题组和德国马克斯-普朗克钢铁所Dierk Raabe教授团队合作在镁合金孪生与第二相交互作用机制研究方面取得重要进展，研究成果以“On theinteraction of precipitates and tensile twins in magnesium alloys”为题，发表在国际金属材料领域顶级学术期刊《Acta Materialia》上，博士生刘传来为第一作者，董帅博士和PratheekShanthraj 博士为共同通讯作者。

论文链接为：

https://www.sciencedirect.com/science/article/pii/S135964541930494X

密排六方晶体结构镁合金包含基面、柱面、锥面滑移和拉伸、压缩、二次孪生和去孪等多种变形模式，这些变形模式与晶界、第二相等之间的交互作用复杂，因此，在介观尺度上研究清楚这些交互作用机制对于提升和调控镁合金的强韧性能具有重要意义。

本文利用自行开发的镁合金多晶体塑性-相场耦合全场模型，系统地可视化地仿真研究了镁合金中拉伸孪晶与第二相之间的交互作用机制，定量预测了非剪切第二相的取向、尺寸、体积分数以及形貌 (纵横比) 等对孪晶长大临界剪切应力的影响规律。在介观尺度上建立了变形模式、微观组织和宏观性能之间的关联。

发现孪晶与第二相的交互作用会引起局部位错滑移塑性行为，同时激发基面、柱面以及锥面位错，但基面滑移塑性区远大于非基面塑性区。孪晶与第二相的交互作用引起的不均匀应力场以及基体内大量激活的位错会增加后续孪生长大的临界剪切应力。高体积分数、小尺寸、高纵横比、非剪切片状等第二相对阻碍孪晶的长大最为有效，并可有效降低拉伸孪晶和非基面位错之间临界剪切应力的比值，从而可提高镁合金的强度并改善塑性的各向异性。

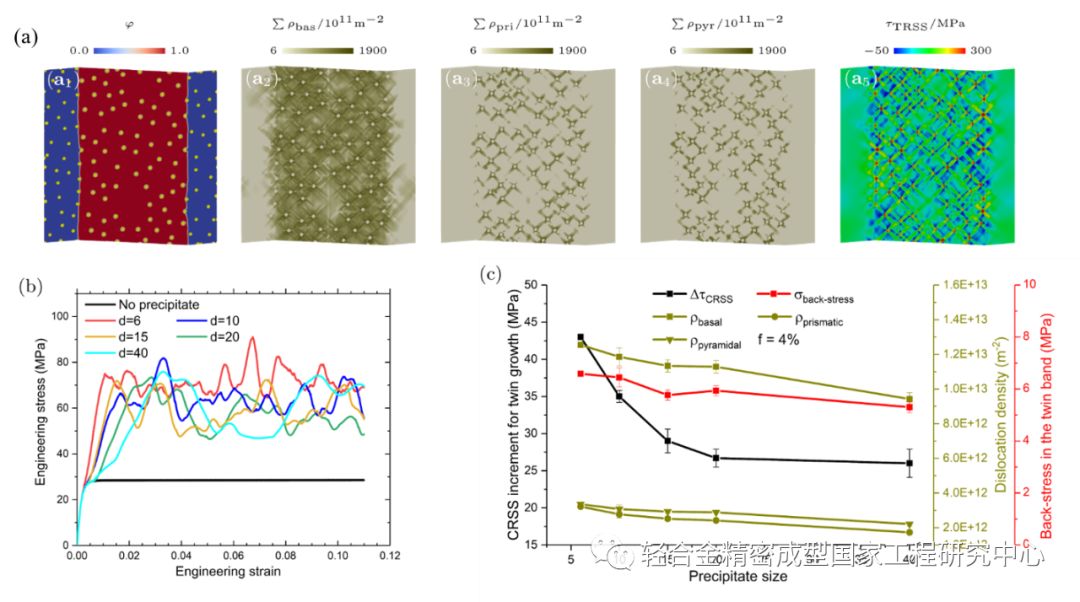

图  (a) 镁合金拉伸孪晶与第二相交互作用过程中孪晶形貌、基面、柱面和锥面位错以及孪晶面上剪切应力的分布规律；(b) 含不同尺寸球形第二相的单晶体的应力-应变仿真曲线；(c) 第二相尺寸对孪晶长大临界剪切应力、孪晶内部基面、柱面以及锥面位错密度以及背应力的影响规律

近年来，在丁文江院士的指导和支持下，董杰教授团队在镁合金的塑性变形机理方面取得了一系列研究成果，已在顶级材料类学术期刊InternationalJournal of Plasticity和ActaMaterialia上发表了多篇论文。（来源：轻合金精密成型国家工程研究中心）



推荐阅读：

【材料课堂】镁合金材料的焊接技术

对比53所高校研究生补贴政策一览表！

【免费下载】5款科研学术必备软件

必备数据处理技能：Origin使用问题集锦

投稿、合作，点击此处

在看吗👇
