大白话用Transformer做Object Detection

©作者 | 张恒

单位 | 法国国家信息与自动化研究所

研究方向 | 目标检测、传感器融合

记录一下隔离期间学习的 DETR [1] 系列文章，追求简单、清晰、易懂。

分上下两部分，上篇介绍 DETR 的基本原理，下篇是针对 DETR 缺点的改进工作。

大白话 Attention

理解 Attention 是读懂 Transformer [2] 论文的第一步，说白了就是一个公式：

其中 q=fc(a)，k=fc(b)，v=fc(b)。如果 a==b 就是 Self-attention（ViT 中全是这玩意）；如果 a!=b 就是 Cross-attention（一般应用于 Transformer decoder）。注意这三个 fc 层不共享参数。简单起见，省略了 scaling factor（不影响理解）。

那么如何理解这个公式呢？Attention 的本质就是加权：一部分重要，其它部分不重要；或者说一部分相关，其它部分不相关。上式中的加权是基于 k 对于 q 的相似度。举一个直观的例子：特征提取的目的是寻找高富帅，q（query）代表一个理想中标准的高富帅，k（key）代表每个真实候选人的身高、财富和样貌，v（value）就是每个真实候选人的特征。那么一个候选人越符合标准的高富帅条件，就会被赋予更高的权重，特征占比也就越大。

为什么要用Transformer做目标检测？

DETR 的本质是基于查询（query）的目标检测，而目标检测的本质是一种 image-to-boxes 的转换。相比于 CNN 时代基于锚框或锚点（anchor box or anchor point）的检测方法 [3,4,5] ，基于 query 的检测机制其实更加符合 image-to-boxes 的范式：encoder 中的一个元素代表图像上的一块区域（patch embedding），而 decoder 中的一个元素代表一个物体（object embedding）。Image-to-boxes 的转换是基于区域与区域间的、区域与物体间的、物体与物体间的信息交换。整体的思路其实非常简单、直接、合理。

DETR 具有两大核心优势：

1. End-to-end detection 。Anchor-based 目标检测器大多采用一对多的标签分配算法，因此 NMS 成为一项必不可少的后处理步骤（去除冗余框）。最近也有一些基于 CNN 的工作，通过探索一对一的标签匹配 [6] ，实现了 nms-free 的目标检测（然而精度提升并不明显，应用于 YOLOX 甚至还有些许掉点）。对于 DETR，端到端检测就显得尤为自然直接。除了一对一的二分匹配（bipartite matching），Transformer 机制引入了 query 间的信息交换（Self-attention in decoder），来防止多个 query 收敛到同一目标。相似的操作也被 Sparse RCNN [7] 所采用。也许样本（anchor/query/proposal）间的信息交换才是实现 end-to-end detection 的关键。

2. 解耦输入与输出空间 。在 Transformer 的逻辑里，图片被展开成一维序列（sequence），由 positional embedding 描述绝对位置信息来维系图片形式，其中 encoder 应用一套 positional embedding，decoder 应用另一套 positional embedding。这其实给了模型解耦输入与输出空间的能力：比如输入空间为图片上均匀采样的点（stride=32），而输出空间为图片上随机分布的 100 个点；比如输入空间为多个环视相机视角，输出空间为 BEV 视角。

换一个角度思考，query 和 anchor、proposal 本质上是一种东西，都是对于图片上潜在物体的刻画。得益于 Attention 机制，query 获得了全局感受野和样本间信息交换的能力，达成了稀疏采样（sparse sampling）和端到端检测（end-to-end detection）。

DETR网络结构

基于 anchor 的目标检测器的大体可分为三个组成部分：backbone（特征提取）、neck（多尺度特征聚合）、head（分类与回归预测）。DETR 延续了这个结构：backbone（特征提取）、encoder（特征聚合）、decoder（query 精修）。区别在于后两个结构（encoder 和 decoder）都是由基于 Attention 机制的 Transformer 实现。

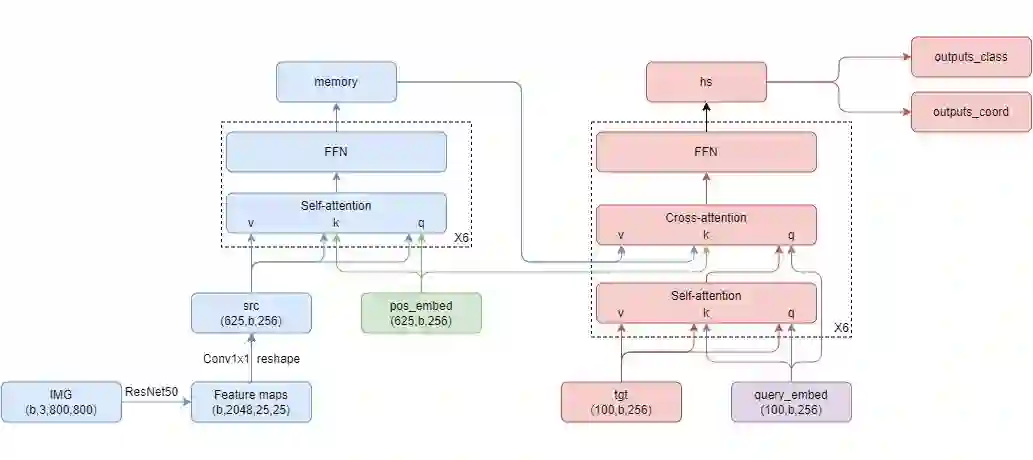

▲ DETR网络结构，add/Norm/残差连接被省略

3.1 Transformer encoder

先用一个 1*1 卷积降低 CNN 提取的特征维度（b,2048,h,w ==> b,256,h,w），再展开成一维序列（b,256,h,w ==> h*w,b,256），记为 src；然后准备好一个相同形状的 positional embedding（计算方法参考这里），记为 pos_embed。最后重复 6 次 Self-attention 和 FFN，其中 Self-attention 的  k=fc(src+pos_embed)，q=fc(src+pos_embed)，v=fc(src)；FFN 就是两层 fc。输出记为 memory。

3.2 Transformer decoder

准备 100 个 object queries，形状为（100,256），初始化为 0，记为 tgt。准备其对应的相同形状的 positional embedding，随机初始化，记为 query_embed。训练时两者都扩充为（100,b,256）。最后重复 6 次 Self-attention、Cross-attention 和 FFN，其中 Self-attention 的 k=fc(tgt+query_embed)，q=fc(tgt+query_embed)，v=fc(tgt)；Cross-attention 的 k=fc(tgt+query_embed)，q=fc(memory+pos_embed)，v=fc(memory)。

直观上理解，Cross-attention 就是每个 query 根据各自感兴趣的区域从图片中抽取相关信息，而 Self-attention 就是所有 query 开会决定谁当大哥（前景），谁当小弟（背景）。

我还想简单解释一下 object queries (tgt) 和其对应的 positional embedding （query_embed）的初始化：object query 装载的是图片上的物体信息，在进入 decoder 之前模型其实对图片上的物体一无所知，所以作者将他初始化为 0。positional embedding 装载的是每个 query 所关注的位置和区域，作者希望这 100 个 query 能尽可能均匀的覆盖到整张图片，所以采用随机初始化。

其他诸如 Prediction FFN、Bipartite matching loss、Deep supervision 等细节，比较容易理解，这里就不赘述了。

DETR 并不是对传统 anchor-based detectors 的降维打击。相反，DETR 存在收敛速度慢、检测精度差、运行效率低等问题。下篇，我将针对这些原始 DETR 存在的种种问题，介绍一系列改进工作。

碎碎念：CVPR2022 收录了至少 4 篇 DETR 相关的检测论文，用 transformer 做 object detection 算是一个很 promising 的研究方向了，值得关注。

得益于 Transformer 带来的动态感受野和样本间信息交换的能力，DETR 解锁了稀疏采样（sparse sampling）和端到端检测（end-to-end detection）两个技能。

然而原始 DETR 也存在一个比较明显的缺点，就是需要非常长的训练周期才能收敛（在 COCO 数据集上要训 500 个 epoch）。DETR 的大部分后续工作都尝试针对这个缺点做出改进。

为何DETR难以收敛？

根据作者的设想，每个 object query 会根据各自感兴趣的区域通过 Transformer decoder 里的 Cross-attention layer 从图片中抽取相应的物体特征。

这个抽取特征的过程包含两个步骤，一个是 key（ image features）对于 query （object queries）的相似度匹配，一个是依据匹配结果对 value（image features）进行加权平均。

然而理想很丰满，现实很骨感。问题就出在这第一个步骤上：由于 query embedding 是随机初始化的，object queries 和 image features 在模型训练的初期无法正确匹配。

直观上理解，一把钥匙（object query）开一把锁（图片上某一特定区域的物体）。但是由于钥匙是随机初始化的，导致它实际上开不了任何一把锁（图片上任意位置的特征对于 object query 的相似匹配度都很低）。结果就是 Cross-attention layer 实际上几乎均匀地抽取了整张图片的特征，而不是有针对性的抽取特定区域内的物体特征。可以想象，在这之后的 object query 不仅采集了目标物体的特征，还采集了图片背景和其他不相关物体的特征，因此用它来分类和定位目标物体还是很困难的。

换个角度考虑，Cross-attention 可以想象成是一种软性的 RoIAlign：从图片中依据 kq 相关性（attention map）划分出感兴趣区域（region of interest）并收集相应特征。DETR 难以收敛的原因就是由于 object query 和 image feature 间的不对齐（misalignment），导致无法有针对性的收集特定区域的物体特征，而是收集到了图片上其他很杂乱的特征。

简单补充一下为什么基于 CNN 的检测器没有这个问题：Two-stage detectors 是直接利用 RoIAlign 操作对齐了 region proposal 和 image features；对于 One-stage detectors，anchor box 的中心是依据所处特征的 image coordinate 设定的，大小是依据所处金字塔的 feature scale 设定的，所以大体上也是对齐的（参考 AlignDet [8] ）。

一系列改进工作

Deformable DETR  [9] ：既然原始的 Cross-attention layer 自由度太高，没有办法 focus 到特定区域，那就为每个 object query 设定需要关注的中心点 （reference point），并且提出的 Deformable attention 也只采样中心点附近的 N 个图片特征，这样既加速了收敛又减少了计算量。并且由于 Deformable attention 的计算量与特征图大小无关，还可以采用多尺度特征图来优化小目标的检测。

SMCA DETR  [10] ：在计算 Cross-attention 之前，每个 query 先预测一下要检测物体的位置和长宽（有点 anchor 的味道了），再根据预测的物体位置和长宽生成一个对应的高斯热图（Gaussian-like weight map），并融入 Cross-attention 里 kq 相似度匹配计算中。这样，每个 query  抽取的特征就被限制在物体的中心附近，收敛速度也因此得到提升。

Anchor DETR  [11] ：顾名思义，直接将 anchor point 的位置编码为 object query，并且 encoder 和 decoder 共用一套位置编码的方式（Sine encoding + MLP）。这样 encoder 和 decoder 的位置部分（positional embedding）就是对齐的，每个 query 抽取的特征也就集中在 anchor point 附近了。此外，为了检测同一位置的不同物体，作者还提出为每个 anchor point 添加不同的模式（multiple patterns，一般是 3 种，有点类似每个位置设置大小和长宽比不同的 3 种 anchor box）。

DAB DETR [12] ：相对 Anchor DETR 做了两个方面的优化，一是将 anchor box（包括位置长宽 4 个维度）编码为 object query，而不是仅仅编码 anchor point 的位置信息；二是应用了 cascade 思想，每层不断精修 anchor box（上一层的输出的作为下一层的输入）。值得注意的是作者利用所预测的 box 长宽进一步限制了 Cross-attention 里的 kq 相似度匹配计算，使生成的注意力图能够拟合不同位置、不同尺度、不同长宽比的物体。

SAM DETR  [13] ：为了在语义空间上对齐 object queries 和 image features，作者直接在 Cross-attention layer 前加了一个 RoIAlign 操作，即先从 image features 里切出物体特征，再重新采样 8 个显著点（salient points re-sampling），用以生成语义对齐的 query embedding 和 positional embedding。这里有个小小的疑问，Cross-attention 就是为了提取 image feature 上各个 query 所对应的物体特征，完成作者的这些操作以后，原本的 Cross-attention 还有必要吗？

总结一下，由于 object query 和 image feature 间（位置上的和语义上的）不对齐，导致 Transformer decoder 中的 Cross-attention layer 难以精确地匹配到待检测物体所对应的特征区域，object query 也因此采集到了很多除目标物体以外的无关特征，最终导致 DETR 收敛缓慢。上面介绍的几个工作都是通过不同的方式限制了 object query 的采样区域，使得网络能够更快的地聚焦于物体区域，所以加速了训练。

Future direction

探讨 object query 的数量对于检测精度的影响。理论上 100 已经远远大于图片上可能出现的物体个数了，然而更多的 query 还是会带来更高检测精度。直观上思考，越少的 query 会导致各个 query 的搜索范围变大，并且难以检测同一位置的多个目标；过多的 query 又会导致难以抑制多个 query 收敛到同一物体的情况。那么多少才是合适的 query 数量呢？每层需求的 query 数量相同吗？

由于需要精准定位物体，DETR 必须能够很好地编码特征的绝对/相对位置关系。DETR 目前所采用地 Positional embedding 是否是最佳方案？或许该在 Transformer 里塞一些卷积层，或者是否能够从 query based patch localization 角度，构造一个自监督训练框架？

还有 one to one 的匈牙利标签匹配还没有人动过，这会不会也是造成 DETR 收敛慢的原因呢？大家觉得怎么样呢 :-)

参考文献

[1] End-to-End Object Detection with Transformers https://arxiv.org/abs/2005.12872

[2] Attention Is All You Need https://arxiv.org/abs/1706.03762

[3] Focal Loss for Dense Object Detection https://arxiv.org/abs/1708.02002

[4] FCOS: Fully Convolutional One-Stage Object Detection https://arxiv.org/abs/1904.01355

[5] Objects as Points https://arxiv.org/abs/1904.07850

[6] What Makes for End-to-End Object Detection? https://arxiv.org/abs/2012.05780

[7] Sparse R-CNN: End-to-End Object Detection with Learnable Proposals https://arxiv.org/abs/2011.12450

[8] Revisiting Feature Alignment for One-stage Object Detection https://arxiv.org/abs/1908.01570

[9] Deformable DETR: Deformable Transformers for End-to-End Object Detection https://arxiv.org/abs/2010.04159

[10] Fast Convergence of DETR with Spatially Modulated Co-Attention https://arxiv.org/abs/2101.07448

[11] Anchor DETR: Query Design for Transformer-Based Object Detection https://arxiv.org/abs/2109.07107

[12] DAB-DETR: Dynamic Anchor Boxes are Better Queries for DETR https://arxiv.org/abs/2201.12329

[13] Accelerating DETR Convergence via Semantic-Aligned Matching https://arxiv.org/abs/2203.06883
