概述

只因为上周五晚上我不小心看了一眼libpcap资料，创造情结蠢蠢欲动，一个周末都没过好，经过四个晚上奋力疾书，于是在周二晚的现在诞生了这个TCP网络监控工具。

tcplstat是基于libpcap网络嗅探程序包的网络监控工具，它能旁路捕获所有经过网络设备过滤规则的TCP数据，跟踪当前所有TCP连接会话，记录所有经过的TCP分组。

当连接断开或到达最大记录数时倒出统计信息，包含但不限于连接两端网络地址、建立时间戳、三步握手各分组延迟、四步分手各分组延迟，数据分组明细、往来分组间延迟和相反方向分组延迟的最小、平均、最大统计值。

tcplstat在旁路工作，所以不会对应用造成任何影响，也无需侵入应用，即可获得网络数据往来分组明细和统计信息。

tcplstat在实现基础网络监控功能时还实现了采集分析SQL耗时和HTTP耗时信息，同样也是旁路捕获，不影响应用也无需改造应用，帮助应用优化性能。

tcplstat是开源的，除了引用了Linux内核的红黑树和链表源码外，自身源码只有1500行左右，源码结构简单易读。

安装

（理论上tcplstat可以安装在任何有libpcap的环境，包括Linux、WINDOWS、AIX等，以下以Linux操作系统为例）

2.1. 源码编译安装

从tcplstat源码托管站点（网址在最后）下载最新源码包，解开并进入源码目录

按需修改安装目录

注意：编译环境需要开发包libpcap-devel，请预先安装好。

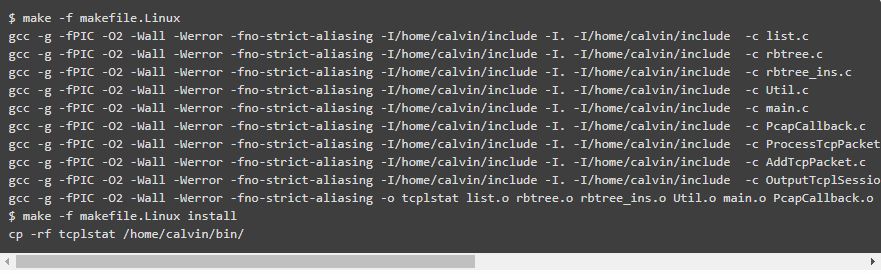

编译、安装tcplstat

编译链接只产生了一个可执行程序tcplstat，也可自行复制到目标目录。

显示版本信息

使用

3.1. 命令行参数说明

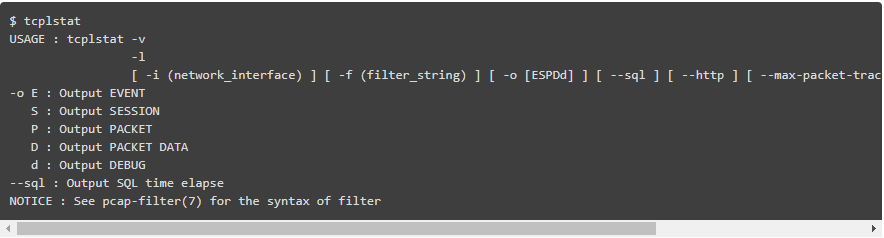

不带命令行参数执行显示所有命令行参数

-i设置网络设备接口，不设置则默认使用any
-f设置网络过滤规则，比如tcp port 445嗅探所有连接到端口445的往来TCP分组，具体参见pcap-filter(7)
-o一旦捕获到TCP分组，输出数据类型，E表示输出分组事件，S表示连接断开输出会话统计信息，P表示连接断开输出TCP分组统计信息，D表示连接断开输出TCP分组数据信息，d表示输出调试信息
--sql捕获SQL统计耗时信息
--http捕获HTTP统计耗时信息
--max-packet-trace-count针对长连接不释放，总是不能侦测到连接断开也就不能输出会话总结信息，该选项设置TCP分组累积到多少时强制输出并清空TCP分组明细信息，默认为1000，下次输出会话统计信息时前缀从'E |'变成'E -'
--log-file输出到日志文件，不设置文件则输出到屏幕

注意：执行tcplstat需要root权限。

3.2. 一个示例（即时输出TCP分组事件）

第一屏运行tcplstat

第二屏向445端口发送一个字符串，然后被samba服务器无情强行断开

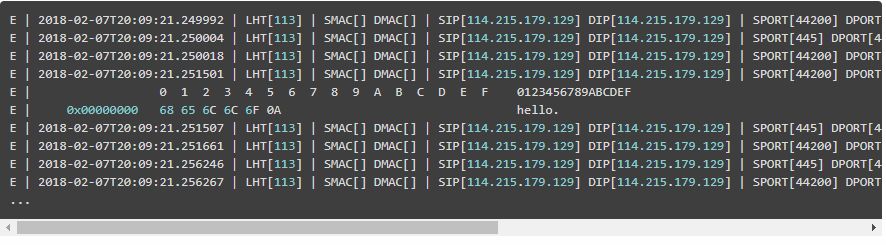

第一屏输出

E开头的行为一个TCP分组，各列分别是发生时间戳、链路层头结构、发送方MAC、接收方MAC、发送方IP、接收方IP、发送方PORT、接收方PORT、序列号、反馈序列号、分组类型标志集合、有效荷载数据长度。

3.3. 另一个示例（短连接断开后输出统计信息）

第一屏运行tcplstat

第二屏向445端口发送一个字符串，然后被samba服务器无情强行断开

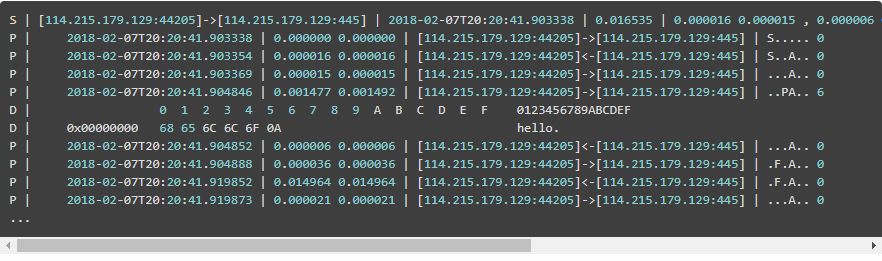

第一屏输出

S开头的行为一个连接统计信息，各列分别是连接方地址、被连接方地址、建立连接时间戳、连接总存在时间、三步握手各分组延迟、四步分手各分组延迟、往来分组间延迟和相反方向分组延迟的最小、平均、最大统计值，总分组数，有效载荷数据总大小。

P开头的行为一个连接中的一个TCP分组统计信息，各列分别是分组发生时间戳、往来分组间延迟和相反方向分组延迟、连接方地址、分组发送方向、被连接方地址、分组类型标志集合、有效荷载数据长度。

可以看出，自己想获得什么样的数据，就组合命令行参数-o后面的字母集合即可，最详细的信息参数组合是ESPDd

3.4. 再一个示例（采集统计SQL耗时）

捕获SQL的原理很简单，检查每一个TCP分组中是否存在SQL语句，如果有则做个标记，等待下一个有效载荷的反向TCP分组到来后，计算时间差即是SQL执行时间。

这里以PostgreSQL为例，MySQL、Oracle等同样有效。

第一屏运行tcplstat

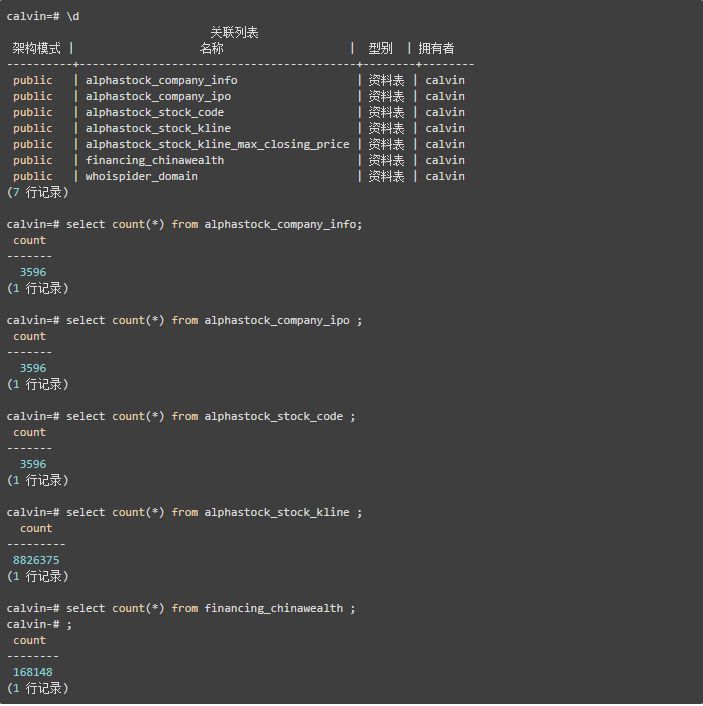

第二屏用psql打开数据库连接，查询所有表总记录数

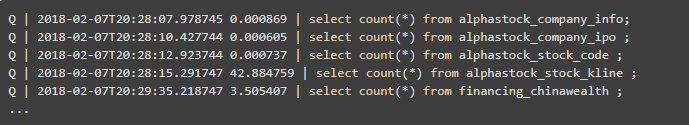

第一屏输出

Q开头的行为一条SQL耗时统计，各列是开始执行时间戳、执行耗时、SQL语句。

可以看到表alphastock_stock_kline很大，SQLselect count(*) from alphastock_stock_kline花了42秒，表alphastock_company_ipo很小，SQLselect count(*) from alphastock_company_ipo花了0.6毫秒。

整个采集统计过程完全以旁路方式进行，不影响应用也无需侵入应用。
