前端图表可视化的应用实践总结

2019 年 9 月 3 日 IMWeb前端社区

本文由 IMWeb 首发于 IMWeb 社区网站 imweb.io。点击阅读原文查看 IMWeb 社区更多精彩文章。

需求简介

腾讯企鹅辅导在学生上课结束后推送“学习报告”，是课程所提供的一项重要服务。家长在“学习报告”中能查看孩子上课时间及互动情况，答题及掌握知识点，作业考试分数，班级排名等诸多数据，继而让学生家长及时掌握孩子的学习情况。

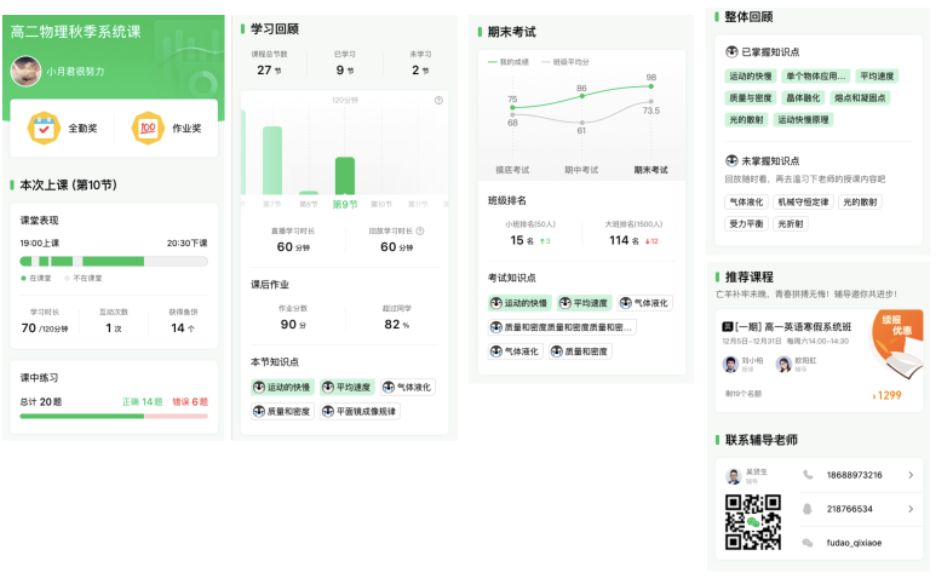

此次改版升级是针对旧学习报告的的数据和展示进行的一次优化：增加考试模块、知识点采用更简单的表达形式、在视觉交互上更加年轻活泼、并运用了更多数据图表可视化在其数据展示中。

考试模块-数据图表可视化的应用

1.数据可视化组件库的选择及应用

在考试模块中，需要展示学生成绩变化趋势的曲线图，而这需要用到第三方的可视化组件库，继而快速回忆起比较知名的几款：国外的HighChart，百度家的Echart，阿里的AntV（移动端F2）等。当然也希望腾讯有一天也能有同样知名好用的的可视化组件库。

在选择可视化组件库时，我们主要考虑以下几点：1.能够良好支持移动端且轻量。2.支持React。3.具备足够自由的可定制化配置样式的能力。

其中第三点尤其重要，因为这里要准确还原交互视觉（不得不说我们交互和视觉给的要求很高）。根据经验，纵使强大的可视化组件库配置非常繁多，但往往可配置的内容太多，根本找不到用什么配置项达到目的，而且一些配置相互影响，变化很多。

最终我们发现并使用了Recharts。它是一个使用React和D3构建的Redefined图表库。具备以下特性：

支持React组件，声明式的标签，写图表和写 HTML 一样简单。
原生SVG支持，依赖于轻量级的 D3 子模块构建 SVG 元素。
接口式的 API，解决各种个性化的需求。

以下是部分需求代码，展示了其用法和特性：






     <ResponsiveContainer width="100%" height={200}>


      <LineChart data={data}>


      <CartesianGrid horizontal={false} strokeDasharray="2 3" />


      <Line type={lineStyle} dataKey="avgScore" stroke="#CCCCCC" fill="#CCCCCC"


      label={


      <CustomizedLabel direction="down" data={data}


      relateKey="actualScore"/>


      }


      isAnimationActive={false} />


      <Line


      type={lineStyle} dataKey="actualScore" stroke="#08CB6A" fill="#08CB6A"


      label={<CustomizedLabel data={data} relateKey="avgScore" />}


      isAnimationActive={false} />


      <Legend


      align="left" verticalAlign="top" iconSize={4}


      iconType="rect" height={36}


      formatter={(value) => {


      return { actualScore: '我的成绩', avgScore: '班级平均分' }[value];


      }}


      wrapperStyle={{


      left: -13,


      fontSize: 12,


      }} />


      <XAxis


      dataKey="name" padding={{ left: padding, right: padding }} axisLine={false} tickLine={false} />


      <YAxis domain={[-8, 108]} hide />


      </LineChart>


      </ResponsiveContainer>

除了样式配置项外，还提供了诸如“strokeDasharray”贴近原生SVG的配置项。对于熟悉SVG的同学就能能很准确写图形样式了。

2. 如何画好一根曲线[贝塞尔曲线]

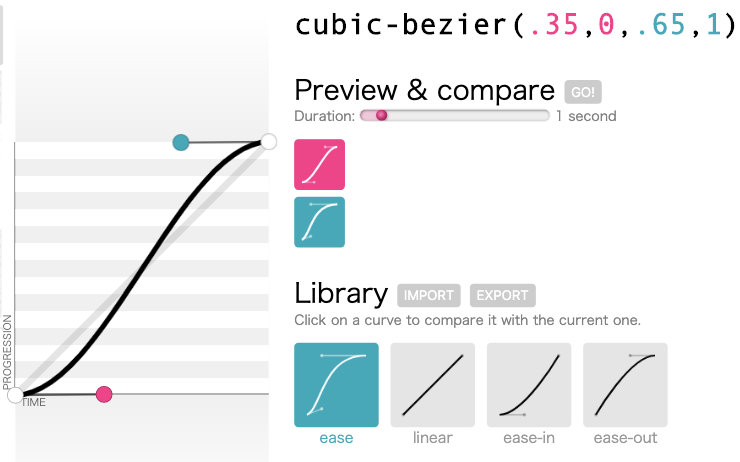

说道贝塞尔曲线，前端的同学很容易想到的是CSS transition中的cubic-bezier，一般是起始点和两个控制点来生成两点间的一条曲线，也就是常用三阶贝塞尔曲线。关于贝塞尔曲线就不再赘述了，其原理和SVG中Path中贝塞尔曲线的使用，可查阅下面两篇文章。贝塞尔曲线原理
SVG Path 曲线

OK，根据需求，我们考试成绩已经确定两个点了，那么这根曲线到底具备怎样的“性格”，弯一点还是平滑一点？但是这需要和视觉的同学反复调整得出一个让她满意的“参数”。当然如果要做到完全满意，可能还要针对不同情况计算不同的参数。

下面代码为：通过D3 shape(可视化的图形基元),除了终点，两个控制点的x值通过参数设置。将其实例作为props 的type值传入Recharts中的 <Line/>中，即可得到想要的曲线。






     BezierLineShape.prototype = {


      lineStart() {


      this._x0 = this._x1 = this._y0 = this._y1 = this._t0 = NaN;


      this._point = 0;


      console.log('lineStart', this._line, this._point);


      },


      lineEnd() {


      console.log('lineEnd', this._line, this._point);


      },


      point(x, y) {


      console.log('point', x, y, this._line);


      (x = +x), (y = +y);


      if (x === this._x1 && y === this._y1) {


      return;


      }


      switch (this._point) {


      case 0: {


      this._point = 1;


      this._x1 = x;


      this._y1 = y;


      this._context.moveTo(x, y);


      break;


      }


      case 1: {


      const mint = (x - this._x1) * 0.35;//此为控制点位置参数


      const x1 = this._x1 + mint;


      const y1 = this._y1;


      const x2 = x - mint;


      const y2 = y;


      this._x1 = x;


      this._y1 = y;


      console.log('bezierCurveTo', x1, y1, x2, y2, x, y);


      this._context.bezierCurveTo(x1, y1, x2, y2, x, y);


      break;


      }


      default:


      break;


      }


      },


     };

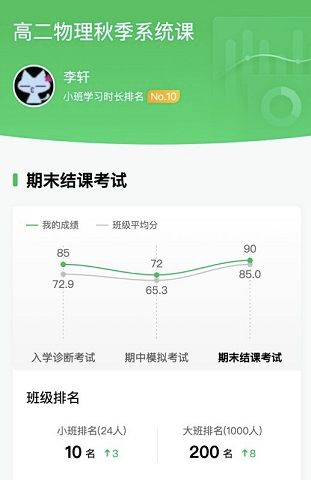

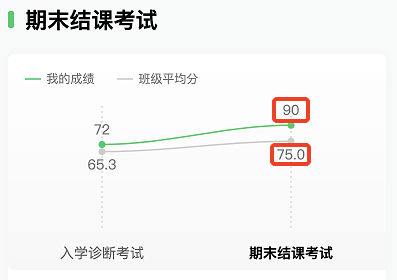

最后效果图：

基于SVG做的客制化修改

Scalable Vector Graphics，意思为可缩放的矢量图形，它基于XML，是一种开放标准的矢量图形语言。recharts提供基于react组件的写法，去写可定制化svg图形。比如下面：用组件svg 来定制的Label的位置样式。






     export default class CustomizedLabel extends React.PureComponent {


      static defaultProps = {


      direction: 'up', //


      stroke: '#777',


      };


      render() {


      const { x, y, stroke, value, direction, index, relateKey, data } = this.props;


      let settedDirect = direction;


      try {


      const relateValue = data[index][relateKey];


      if (value > relateValue) {


      settedDirect = 'up';


      } else if (value < relateValue) {


      settedDirect = 'down';


      }


      } catch (e) {


      // BJ_Report


      }


      const dy = settedDirect === 'up' ? -10 : 18;


      return (


      <text x={x} y={y} dy={dy} fill={stroke} fontSize={14} textAnchor="middle">


      {value}


      </text>


      );


      }


     }

学习回顾-轮播柱状图结合实现

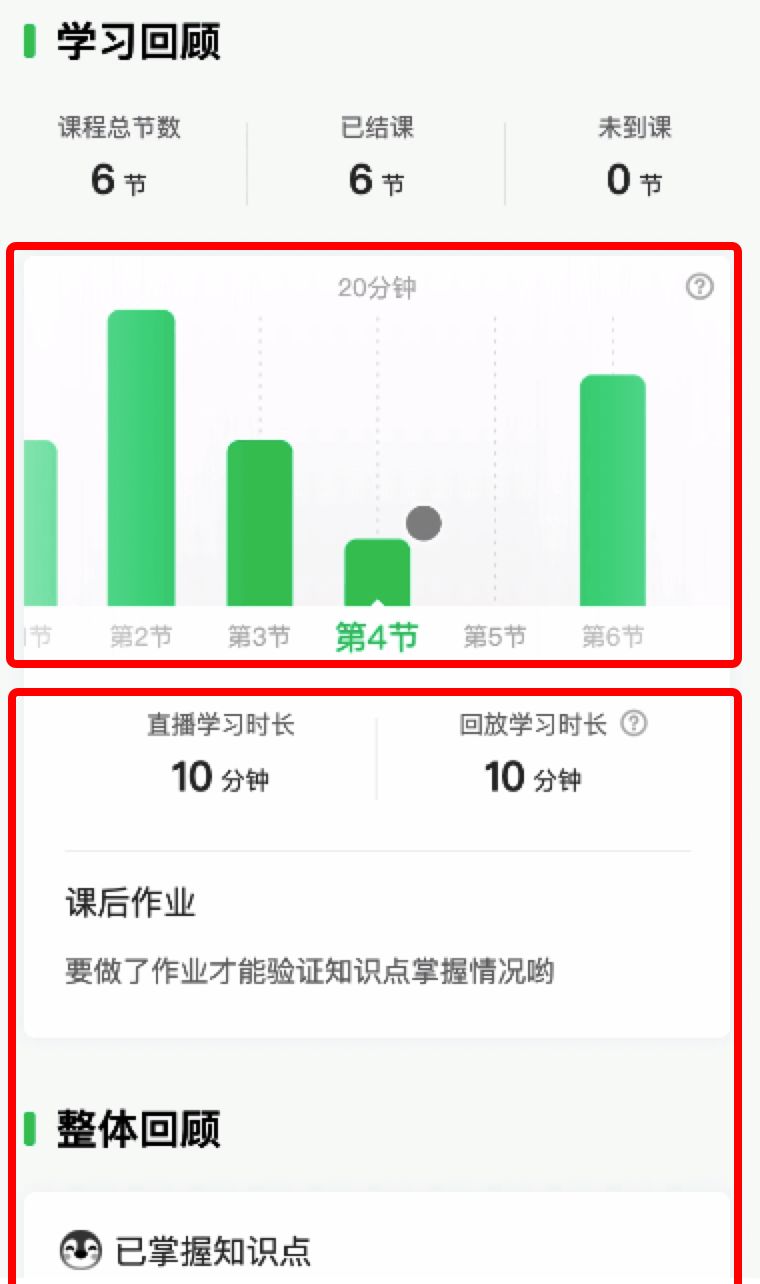

在学习回顾模块，用户可以左右滑动/点击柱状图，来切换不同课程信息展示。很显然可以通过一个轮播组件来实现，但是这个模块还具备柱状图的展示。要选择一个兼具轮播和图表的组件，还要保证两者的功能和样式都可按需求定制。显然这并不容易，即便存在这样组件也要花上不少时间去寻找和筛选。

这时就要权衡，到底是在一个轮播组件添加图表，还是改造图表组件为轮播。这里我选择基于轮播组件来写里面的柱状图的这个方案。原因是：这里的柱状图并不复杂，可以用dom+css样式来实现，并且正好实现样式定制化的需求。虽然图表组件（比如antV的F2）也提供类似滑动图表的功能，但是由于轮播不是它主要特性，诸如多item展示以及居中item选中等特性，改起来也不容易。

确定在轮播组件实现柱状图方案后，发现在实现仍有难点：第一个item的左边和最后一个item的右边仍有虚线轴。最开始想到通过添加空item来实现，但实际需求是在滑至第一个和最后一个是不允许继续滑动的，所以不能直接添加空item。

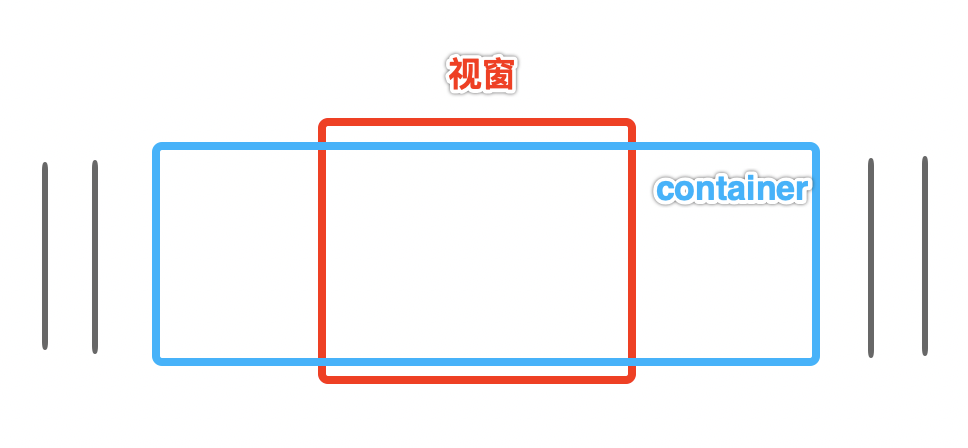

那怎么办呢？我们都知道轮播都是由视窗加container组成，通过计算定位container的位置来轮播。我不能在container里面直接添加DOM元素，否则会影响轮播组件的计算。但是我们可以在container前后添加伪元素，这样就不会妨碍轮播定位的计算了。






     .time-chart-item:nth-of-type(1):after {


      content: '';


      width: pxToRem(116);


      height: pxToRem(144);


      display: block;


      position: absolute;


      background: url(./img/dashline.png) pxToRem(29) 0 no-repeat,


      url(./img/dashline.png) pxToRem(29+58) 0 no-repeat;


      top: pxToRem(28);


      left: pxToRem(-116);


     }

这里有个平时很少用到的background的都多背景方法，由于左右两边最多有两根虚线展示，backgound设置两个虚线图片即可。

本次上课-如何用CSS mask实现状态条

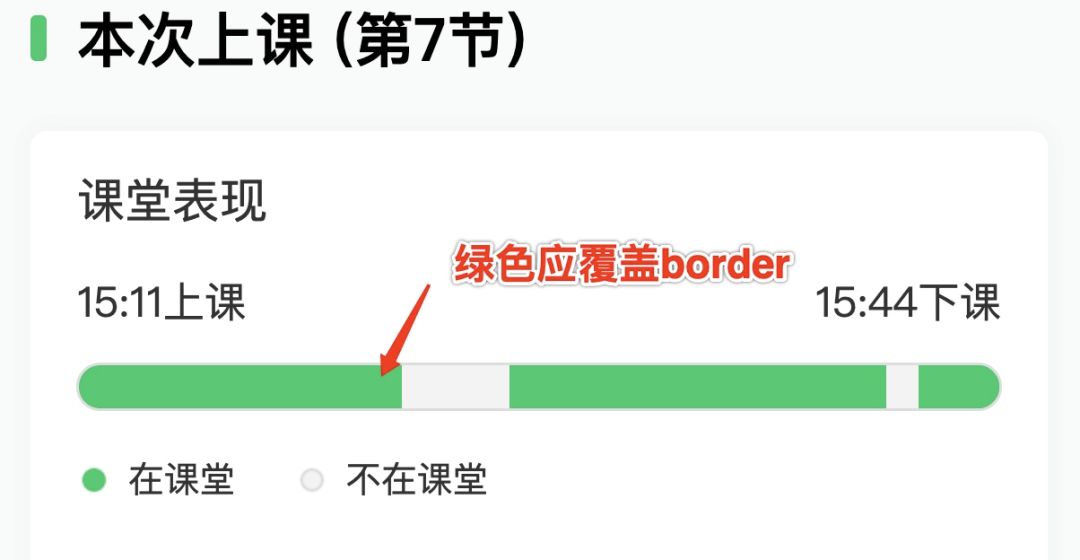

当看到视觉稿学生在线时间状态条的时候，一眼看去ok完全没有难度，不就一个简单的状态条吗，只不过不连续罢了。写个div，overflow-hidden，只需计算绿色块的width值和left值即可，撸起袖子就是干，十分钟搞定。

可是设计走查时，却逃不过视觉设计同学的火眼金睛：“这里的绿色应该是覆盖灰色边框上面的！” 接下来为了满足视觉同学的要求可花费了不少功夫。因为在线状态条及其相关计算已经写好，最开始没有使用图表组件，因为我觉得这很简单，不需要杀鸡用牛刀，直接CSS可以实现。写来改写代码，为了让绿色在线条覆盖背景border，我将绿色状态条覆盖在上层，但这又出现另外一个问题。绿色条块左右两侧由于不被父级overflowhiden遮住，在值未达到极值时，无法做到圆角转直线的效果。

传统的办法

在外面再套一层div，position设置为relative，设置圆角和overflow hidden，绿色块相对于这一层div定位，如果溢出就会被裁剪。

css遮罩

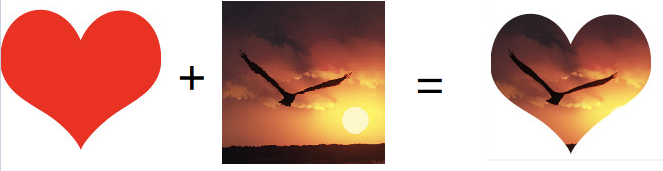

css 有一个 -webkit-mask 属性。它所提供类似于遮罩的能力，让原本CSS无法实现的shape通过图片也能做到。看了下面这个图就清楚了。

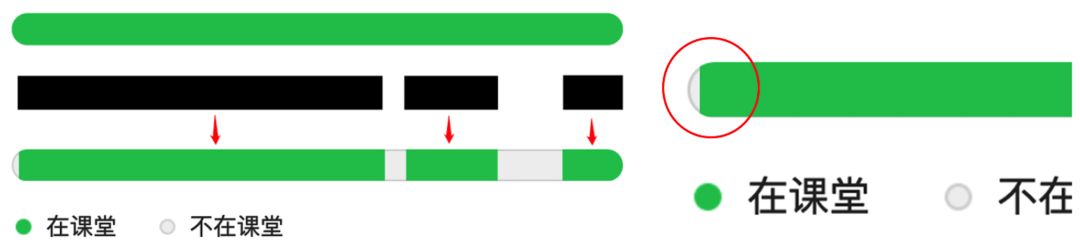

那么怎么应用-webkit-mask来实现不连续的状态条呢？其实只需要一个非透明的极小的png图，计算好宽度以及位置，再进行样式设置即可。

这里的-webkit-mask和所有background的多背景图使用是一样的，需要注意的是，这里的第一个参数值不要把它误会成是的x值，而是图片的x%与容器x%的重合点，这里很容易出错。以下是计算的代码和生成的css样式：






     const maskArray = [];


     InClassState.map((item) => {


      const { start_inclass: start, end_inclass: end } = item;


      const left = (start - lessonBeginTime) / allTime;


      const width = (end - start) / allTime;


      const maskLeft = left / (1 - width);


      maskArray.push(`url(${maskimg}) no-repeat ${maskLeft.toFixed(2) * 100}% 0/


      ${width * 100}% 100%`);


     });


     style.WebkitMask = maskArray.join(',');






     -webkit-mask:


     url(//fudao.qq.com/block_0bb81cb….png) 0% 0px / 60% 100% no-repeat,


     url(//fudao.qq.com/block_0bb81cb….png) 76% 0px / 15% 100% no-repeat,


     url(//fudao.qq.com/block_0bb81cb….png) 106% 0px / 15% 100% no-repeat;
